Rola dachu, włazów i pierścienia wieży w architekturze czołgu podstawowego
Priorytety opancerzenia: przód, boki, dopiero potem góra
Większość współczesnych czołgów podstawowych (MBT) projektowano z założeniem, że główne zagrożenia nadchodzą w płaszczyźnie poziomej. Stąd skrajnie wzmocnione czoło wieży i kadłuba, rozbudowane ekrany boczne oraz stosunkowo cienki dach.
W projektach pokroju Leopard 2, M1 Abrams czy T‑72/T‑90 zdecydowana część „budżetu masowego” pancerza trafia w przednią półsferę. Góra kadłuba i wieży jest chroniona z zasady słabiej, bo historycznie rzadziej była ostrzeliwana bezpośrednio, a każdy dodatkowy centymetr pancerza na dachu natychmiast podnosi środek ciężkości.
Z tego wynika podstawowa cecha: dach, włazy i pierścień wieży są słabiej chronione nie dlatego, że o nich zapomniano, lecz dlatego, że musiały ustąpić miejsca ważniejszym kierunkom zagrożeń. W realnych programach konstrukcyjnych nie ma możliwości „maksymalnego” opancerzenia każdej płaszczyzny jednocześnie.
Znaczenie dachu: dostęp, obserwacja, integracja osprzętu
Dach czołgu to nie jest tylko „pokrywka” na wieży i kadłubie. To nośnik wielu funkcji, które wprost kolidują z grubym, monolitycznym pancerzem.
Na dachu zwykle znajdują się:
włazy załogi (dowódcy, działonowego, kierowcy – jeśli w kadłubie z dostępem od góry),
peryskopy, głowice optoelektroniczne, kamery panoramiczne i celownicze,
wyrzutnie granatów dymnych, anteny, czujniki systemów ostrzegania,
wloty i wyloty powietrza, sekcje filtrów, APU (agregaty prądotwórcze),
kosze zewnętrzne, mocowania dla dodatkowego wyposażenia (kanistry, skrzynie, elementy ERA).
Każdy z tych elementów wymaga wycięć, otworów, przejść kablowych lub miejsc do mocowania. W efekcie dach jest „pocięty” funkcjonalnie, a przestrzeń dla ciągłego, grubo warstwowego pancerza pozostaje mocno ograniczona.
Pierścień wieży jako element krytyczny
Pierścień wieży to łącze mechaniczne wieży z kadłubem. Przenosi obciążenia od odrzutu działa, reakcje od jazdy w terenie, szarpnięcia podczas obrotu wieży. Jednocześnie tą drogą prowadzone są wiązki kabli, czasem przewody hydrauliczne, mechanizmy napędu obrotu oraz układy zasilania.
Żeby wieża mogła się obracać, musi istnieć minimalny prześwit między wieżą a górnym pancerzem kadłuba. Każda próba „obudowania” pierścienia grubym, stałym pancerzem groziłaby zablokowaniem ruchu wieży.
Geometria wieży – jej średnica, profil boczny, kąt pochylenia płyt – wprost determinuje, ile miejsca pozostaje na dopancerzenie tej strefy. Niskoprofilowe wieże (np. czeskie/ukraińskie modernizacje T‑72) zyskują mniejszą wysokość sylwetki, ale kosztem mniejszej „objętości” na rozbudowane moduły ochronne wokół pierścienia.

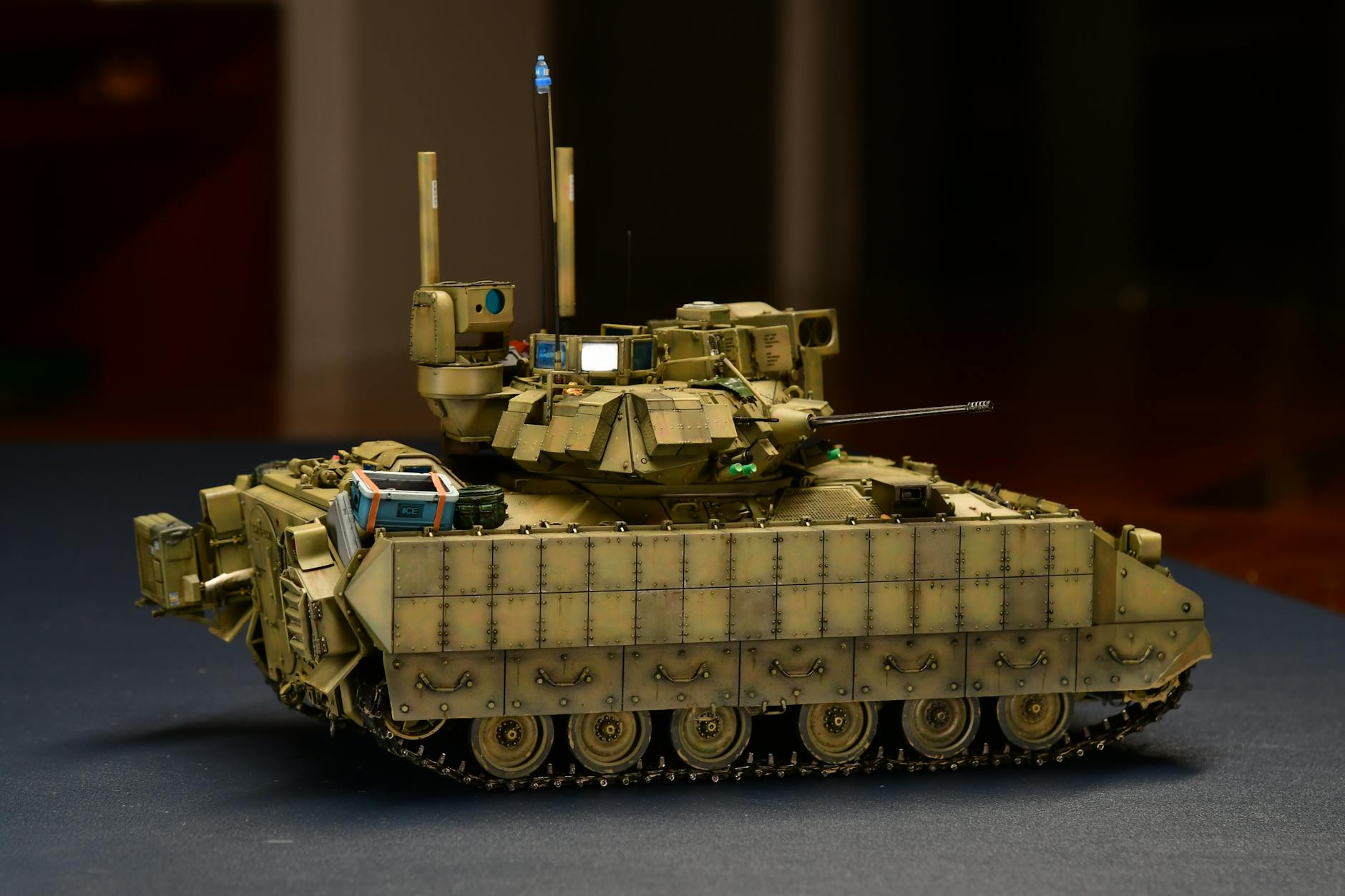

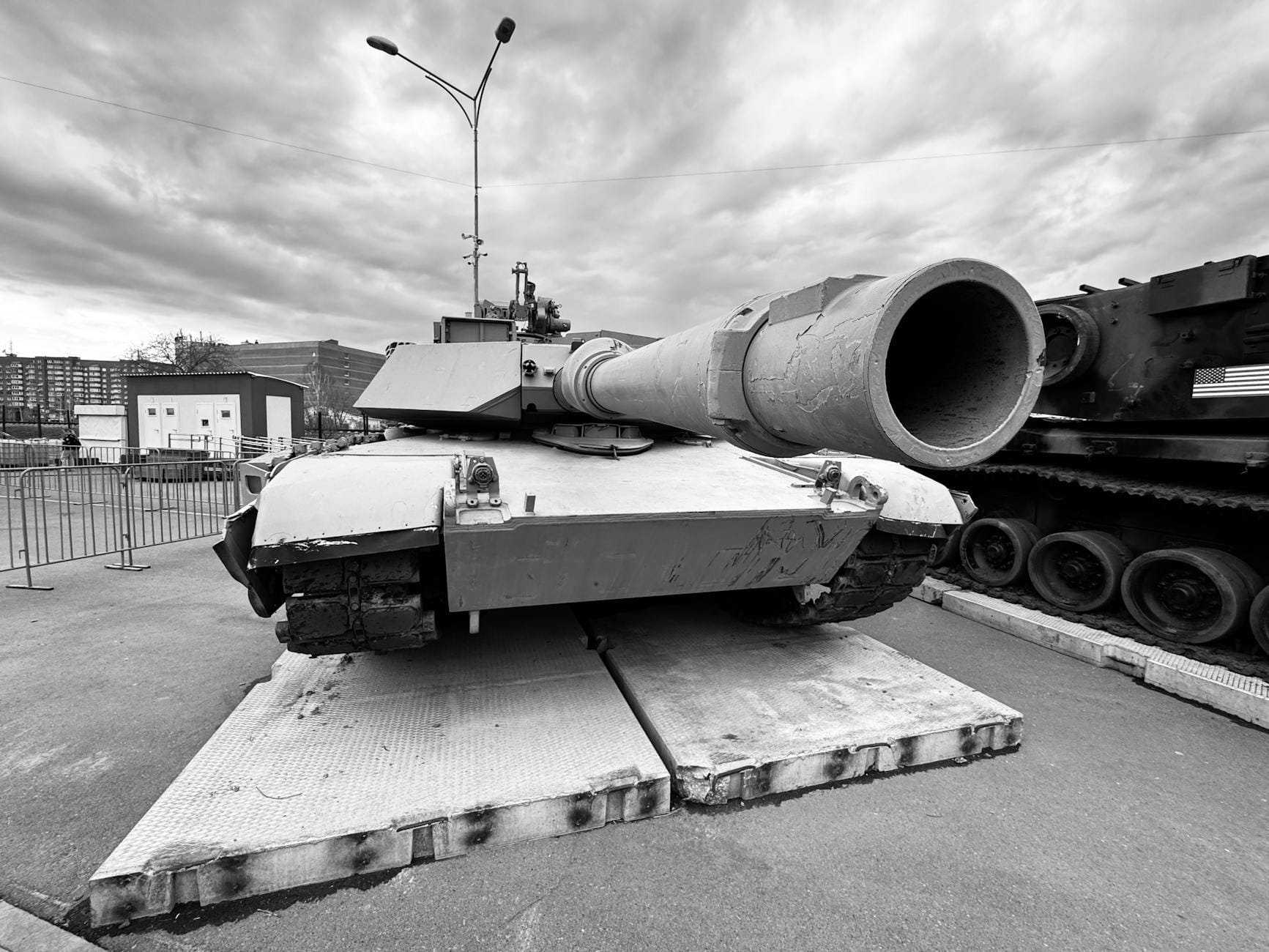

Źródło: Pexels | Autor: Matias Luge
Dlaczego dach czołgu jest z natury słabszy niż czoło i boki
Budżet masy i środek ciężkości
Każdy MBT ma twarde limity masy: wynikające z nośności podwozia, wytrzymałości przekładni, zdolności przeprawowych, transportu kolejowego i mostów. Dodanie nawet kilkuset kilogramów pancerza na dachu to nie tylko problem logistyczny – to zmiania się zachowanie w ruchu.
Gruby pancerz na górze:
podnosi środek ciężkości, zwiększając ryzyko wywrotki na stokach i przy gwałtownych manewrach,
zmniejsza margines na inne modernizacje (systemy aktywnej ochrony, dodatkowe ERA na bokach),
obciąża łożyska wieży, napęd obrotu i zawieszenie.
Efekt: dach traktowany jest jako obszar, gdzie umieszcza się pancerz z „resztek” budżetu masy. Najpierw projektanci zabezpieczają czoło i boki, a dopiero potem zastanawiają się, ile realnie można dołożyć na górze bez zrujnowania mobilności.
Historyczne założenia a dzisiejsze realia
Od zimnej wojny aż po lata 90. zakładano, że czołg będzie walczył głównie z innymi czołgami, BWP i środkami ppanc. w płaszczyźnie poziomej. PPK o ataku górnym (top-attack) istniały, ale były relatywnie rzadkie i kosztowne. Amunicja kasetowa rażąca z góry była zagrożeniem, lecz nie dominującym.
Stąd konstrukcje Leopard 2A4, wczesne Abramsy czy T‑72B1 dostały dachy o grubości wystarczającej wobec:
odłamków artyleryjskich detonujących w pewnej odległości,
broni małokalibrowej z większych dystansów,
starszych PPK bez profilu top-attack.
Zmiana nastąpiła wraz z rozpowszechnieniem systemów Javelin, NLAW i podobnych, a także z upowszechnieniem tanich dronów i amunicji krążącej. Te środki bojowe z premedytacją atakują górną półsferę, dokładnie tam, gdzie MBT jest najmniej chroniony.
Wymogi konstrukcyjne i serwisowe dachu
Dach to także strefa serwisowa. Trzeba zapewnić:
– dostęp do mechanizmów działa, oporopowrotników, modułów elektroniki,
– możliwość demontażu lufy, wymiany celowników, naprawy instalacji,
– miejsca pod montaż nowych systemów (APS, kamery, moduły łączności).
Dlatego na dachu jest wiele klap serwisowych i paneli demontowalnych. Te elementy z zasady są słabsze niż integralne bloki pancerza. Dodatkowo ich grubość ograniczają:
masa – załoga i serwis muszą móc je ręcznie obsłużyć,
mechanika zawiasów i zamków,
konieczność zachowania płaskiej powierzchni dla osprzętu.
Z każdą modernizacją pojawia się pokusa dołożenia kolejnego modułu na dachu. Prowadzi to jednak do „lasu” elementów, które mogą się wzajemnie zasłaniać, utrudniać obserwację, blokować pole pracy uzbrojenia pomocniczego i stwarzać martwe sektory.
Nowe zagrożenia: top‑attack, amunicja krążąca, drony FPV
Top-attack i amunicja krążąca radykalnie przedefiniowały rolę dachu w bilansie ochrony. Javelin, NLAW i podobne systemy stosują lot po trajektorii wynoszącej i uderzenie pod dużym kątem z góry, korzystając z sensorów IR i/lub radarowych do wykrycia sylwetki czołgu.
Amunicja krążąca oraz drony FPV:
mogą zniżać się niemal pionowo nad celem,
korygować miejsce trafienia w czasie rzeczywistym,
celować w konkretne punkty – włazy, podstawy wież, elementy mocowań.
Do tego dochodzą amunicje artyleryjskie o działaniu kasetowym i inteligentnym (np. miny przeciwpancerne zrzucane z góry), które wykorzystują cienką osłonę dachową. Spektrum zagrożeń z górnej półsfery stało się na tyle szerokie, że tradycyjne założenia projektowe MBT są w wielu aspektach nieaktualne.
Włazy czołgu – ergonomia kontra odporność balistyczna
Włazy jako największe „dziury” w dachu
Właz musi spełniać kilka sprzecznych wymogów naraz:
umożliwiać szybkie wejście i wyjście załogi w pełnym oporządzeniu,
mieć wystarczający kąt otwarcia, by nie przeszkadzał w obserwacji i ewakuacji,
chronić przed ogniem bezpośrednim i odłamkami,
utrzymać szczelność przeciwpyłową, przeciwdeszczową i często przeciwwybuchową.
Z punktu widzenia opancerzenia właz to po prostu otwór w pancerzu. Nawet jeśli pokrywa ma sensowną grubość, jej krawędzie, zawiasy, przestrzeń między pokrywą a ramą zawsze będą słabsze niż masywny blok stali czy kompozytu. Każdy dodatkowy centymetr grubości pokrywy zwiększa siły działające na zawiasy i zamki.
Ograniczenia grubości pokrywy włazu
Istnieje twardy limit masy, jaką pojedynczy żołnierz jest w stanie bezpiecznie unieść i obsługiwać. Pokrywa włazu musi się dać otworzyć ręcznie nawet po uszkodzeniu siłowników wspomagających czy w sytuacji awaryjnej.
Z tego wynika kilka konsekwencji:
pokrywy są relatywnie cienkie w stosunku do frontowego pancerza wieży,
zastosowane materiały to kompromis między wytrzymałością a masą (stale wysokowytrzymałe, wkładki kompozytowe),
nie można bez końca doklejać do włazu modułów ERA/NERA, bo pokrywa staje się nieobsługiwalna.
W sytuacji bojowej uszkodzony siłownik, przekoszony zawias czy zdeformowana rama włazu może całkowicie uniemożliwić ewakuację. Zbyt masywna pokrywa zwiększa ryzyko takiej awarii po bliskiej detonacji.
Problemy z doszczelnieniem i odpornością na fale ciśnieniowe
Właz musi być szczelny dla wody, pyłu, często też dla nadciśnienia w przedziale bojowym przy ABC-ochronie. Jednocześnie ma zawiasy, zamki, krawędzie, które są podatne na:
przenikanie odłamków przy detonacji w pobliżu,
oddziaływanie fal ciśnieniowych (np. od dronów z ładunkami odłamkowymi na dachu),
odkształcenia ramy po uderzeniu lub przewróceniu pojazdu.
Znane są przypadki, gdy nieduże uszkodzenie krawędzi włazu prowadziło do jego zaklinowania. Technicznie wzmocnienie tej strefy wymagałoby grubych pierścieni wzmacniających i dodatkowych zamków, co ponownie podnosi masę i komplikację.
Różne koncepcje włazów i ich kompromisy
Stosowane są różne rozwiązania konstrukcyjne:
włazy uchylne (klapa na zawiasie) – proste, tanie, łatwe do serwisowania, ale przy otwarciu tworzą dużą powierzchnię, którą można trafić; przy wybuchu potrafią się wyrwać z zawiasów,
włazy przesuwne (np. dowódcy w niektórych nowocześniejszych wieżach) – lepsza ochrona w pozycji „półotwartej”, trudniejsze do zaklinowania, ale bardziej skomplikowane mechanicznie,
włazy asymetryczne – dowódca ma często większy, bardziej „komfortowy” właz ze względu na funkcję obserwacyjną, działonowy mniejszy; różni się też grubość i kształt pokryw.
Z punktu widzenia odporności balistycznej każdy właz pozostaje najsłabszym fragmentem dachu. Dlatego współczesne uzbrojenie top‑attack stara się celować w okolice włazów, gdzie szansa penetracji lub wywołania istotnych uszkodzeń jest największa.

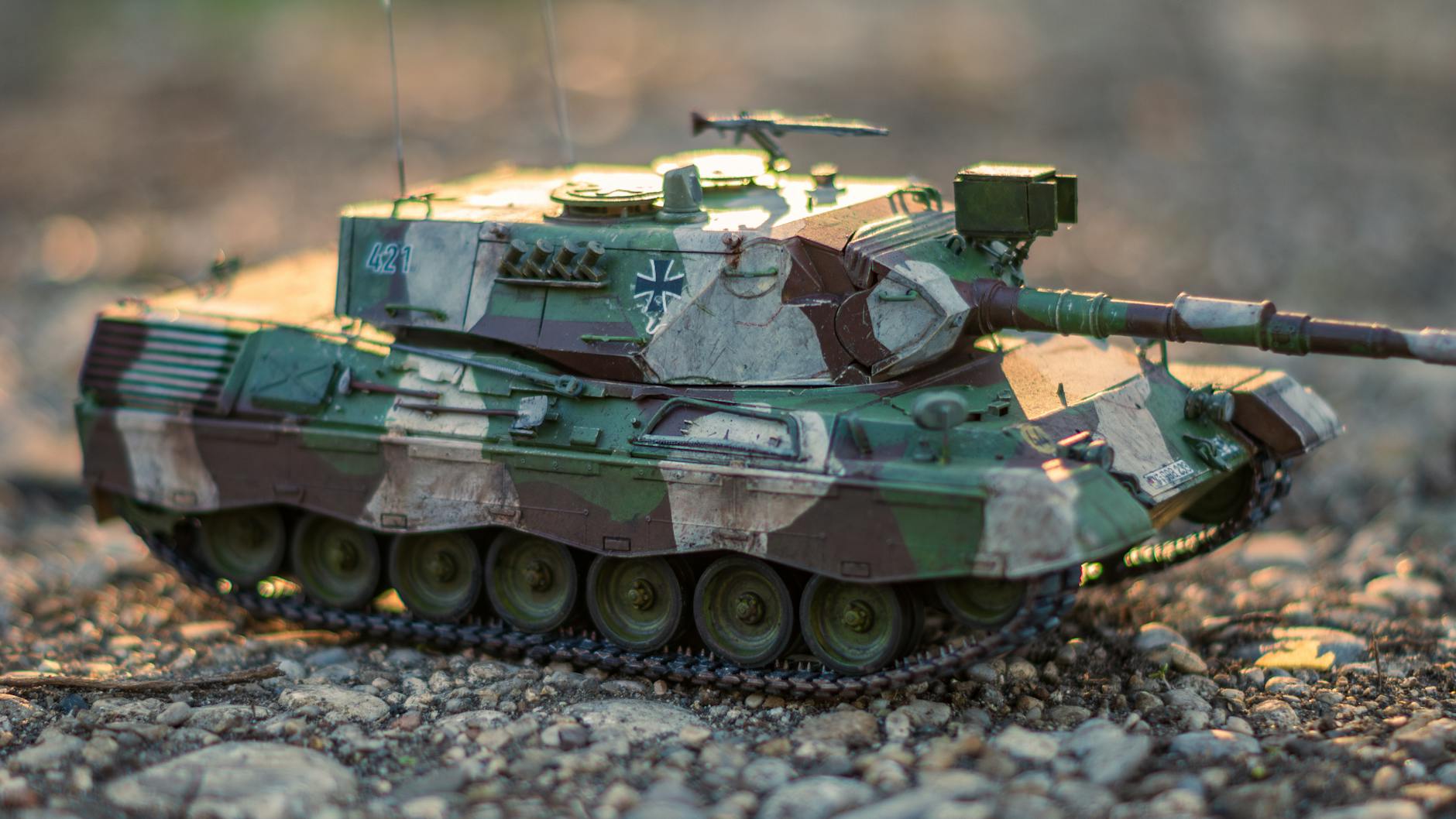

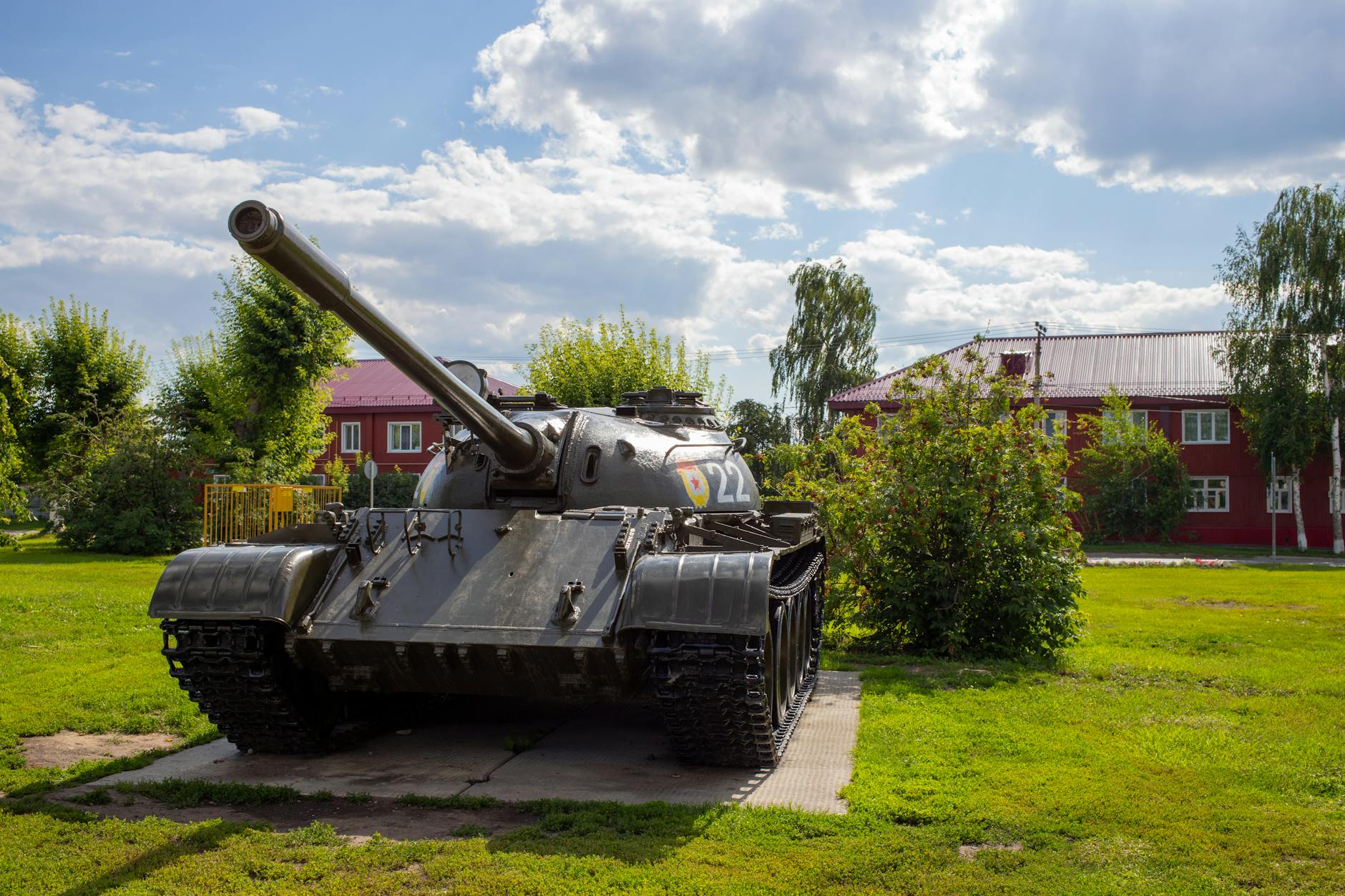

Źródło: Pexels | Autor: Михаил Крамор
Pierścień wieży – wąskie gardło konstrukcji MBT
Funkcje i znaczenie pierścienia wieży
Pierścień wieży jest odpowiednikiem „łożyska głównego” w dużej maszynie. Odpowiada za:
bezpieczny obrót ciężkiej wieży względem kadłuba (często kilka ton),
przenoszenie sił od odrzutu działa na kadłub,
prowadzenie kabli zasilających, światłowodów, linii danych,
pracę mechanizmów napędu obrotu (elektrycznego lub elektrohydraulicznego),
utrzymanie dopuszczalnych luzów, by nie doszło do klinowania.
Każda deformacja tej strefy po trafieniu – nawet jeśli pancerz nie został przebity – może spowodować, że wieża przestanie się obracać. To typowy przypadek z wielu konfliktów: czołg formalnie „żyje”, ale jest bojowo martwy, bo nie może zmienić kierunku ognia.
Dlaczego nie można „opuścić” wieży niżej
Naturalnym pytaniem jest, dlaczego nie zmniejszyć prześwitu między wieżą a kadłubem, aby ograniczyć widoczny słaby punkt pierścienia. Problem w tym, że trzeba:
zapewnić miejsce na ruch wieży przy pochyle kadłuba,
zmieścić listwy uszczelniające i osłony przeciwodłamkowe,
uwzględnić ugięcie kadłuba i wieży przy obciążeniu (np. podczas jazdy w trudnym terenie).
Za mały prześwit skutkowałby ocieraniem, przycinaniem kabli, a w skrajnym wypadku zaklinowaniem wieży przy niewielkiej deformacji. Projektanci często stosują różnego typu fartuchy, osłony segmentowe i pierścienie przeciwodłamkowe, ale nie rozwiązuje to fundamentalnego problemu: mechanika obrotu wymaga luzu.
Wrażliwość na klinowanie i zabrudzenia po trafieniu
Mechaniczne skutki uszkodzeń w rejonie pierścienia
Trafienie w okolice pierścienia rzadko kończy się spektakularną eksplozją. Częściej powoduje mechaniczne „zabicie” wieży. Odłamki lub strumień kumulacyjny mogą:
zdeformować bieżnię łożyska,
zakleszczyć elementy napędu obrotu,
przerwać wiązki kablowe i przewody hydrauliczne.
W praktyce wystarczy niewielkie odkształcenie kołnierza kadłuba lub dolnej części wieży, by moment oporowy skoczył tak, że silnik obrotu nie jest w stanie ruszyć wieży. Ręczny mechanizm też sobie nie poradzi, bo nie jest projektowany do „przełamywania” dużych deformacji.
Gorzej, jeśli uszkodzenie prowadzi do trwale skośnego ustawienia wieży. Pojazd staje się trudny do załadowania, mechanizmy dosyłu zaczynają się zacinać, a wymiana wieży polowo jest w praktyce niewykonalna. Taki czołg formalnie da się naprawić, ale logistycznie traktuje się go jak stratę.
Geometria pierścienia a ochrona balistyczna
Pierścień wieży sam w sobie nie jest grubą tarczą pancerza. To raczej obszar przejściowy między grubą wieżą a relatywnie cieńszym dachem kadłuba. Aby zachować prawidłową geometrię:
kołnierz kadłuba musi mieć określoną sztywność i grubość,
dolna część wieży jest „ścięta” tak, by nie zahaczała przy obrocie,
między nimi pozostawia się przestrzeń na fartuchy i listwy.
Oznacza to, że pocisk nadlatujący z góry pod kątem może „wejść” w strefę, gdzie efektywna grubość metalu jest znacznie mniejsza niż w frontowej projekcji. Tam też często brakuje wkładek kompozytowych – trudno je zmieścić bez zaburzania kinematyki obrotu.
Sposoby maskowania i osłony pierścienia
Aby utrudnić wykorzystanie pierścienia jako celu, stosuje się różne osłony. Do najczęstszych należą:
fartuchy segmentowe z tworzyw i lekkich stopów, czasem z wkładkami przeciwodłamkowymi,
kurtyny z łańcuchów, linek stalowych lub elementów gumowych,
deflektory stalowe o niewielkiej grubości, rozpraszające odłamki.
Te rozwiązania w ograniczonym stopniu pomagają przy bliskiej eksplozji. Zatrzymują lekkie odłamki i brud, utrudniają wnikanie ziemi i śniegu w prowadnice, ale nie są w stanie zatrzymać nowoczesnej głowicy kumulacyjnej. Ich zaletą jest mała masa oraz to, że można je dość łatwo naprawić polowo.
Jak współczesne zagrożenia celują w słabe strefy górne
Systemy kierowania ogniem ukierunkowane na dach
Nowoczesne PPK z profilem top-attack nie trafiają na dach przypadkiem. Ich sensory identyfikują sylwetkę w podczerwieni lub radarowo i szukają charakterystycznych kontrastów. Często:
widzą gorącą lufę i przednią część wieży,
rozpoznają „chłodniejszy” dach i pierścień jako strefy o innym kontraście termicznym,
korzystają z wbudowanych bibliotek kształtów sylwetek czołgów.
Algorytmy prowadzą głowicę tak, by eksplozja nastąpiła nad środkiem sylwetki lub lekko przesunięta do tyłu, gdzie znajduje się przedział bojowy i amunicja. W efekcie projektowa słabość dachu jest systematycznie wykorzystywana.
Drony FPV i amunicja krążąca jako „precyzyjne młotki”
Dron operatora nie interesuje średnia grubość dachu. Może kilkukrotnie podchodzić do celu, szukać krawędzi włazów i przerw w osłonach. W praktyce:
uderzenia kierowane są w okolice włazu dowódcy lub działonowego,
częstym celem są podstawy modułów optoelektronicznych i karabinów przeciwlotniczych, gdzie znajdują się mocowania i cienkie blachy,
przy czołgach z półautomatycznym lub automatycznym dosyłem – okolice zasobników amunicji na tyle wieży.
Amunicja krążąca dzięki wyższemu pułapowi ma łatwiejszą sytuacyjną świadomość. Może czekać na moment, gdy czołg zatrzyma się na skrzyżowaniu, odchyli właz lub obróci wieżę w niekorzystne położenie, odsłaniając fragment pierścienia. Zdarzały się trafienia niemal pionowe, dokładnie w szczelinę między wieżą a kadłubem.
Artyleria z głowicami inteligentnymi
Pociski artyleryjskie z podamunicją samonaprowadzającą lub czujnikową działają na innej zasadzie. Małe subamunicje krążą nad rejonem celu i zrzucają ładunki EFP lub kumulacyjne po wykryciu sylwetki pojazdu. Wymiar dachu i pierścienia jest dla nich idealny:
duża, relatywnie płaska powierzchnia ułatwia trafienie,
niewielka grubość osłony pozwala wykorzystać mniejszy ładunek,
zasięg rażenia jednego elementu EFP wystarcza do przebicia większości dachów MBT.
Nawet jeśli penetracja jest lokalna, uszkodzenie elementów optyki, przewodów lub części mechanizmu obrotu wystarczy do czasowego wyłączenia pojazdu. Naprawa wymaga zdjęcia wieży lub przynajmniej poważnych prac warsztatowych, co w warunkach frontowych bywa nierealne.

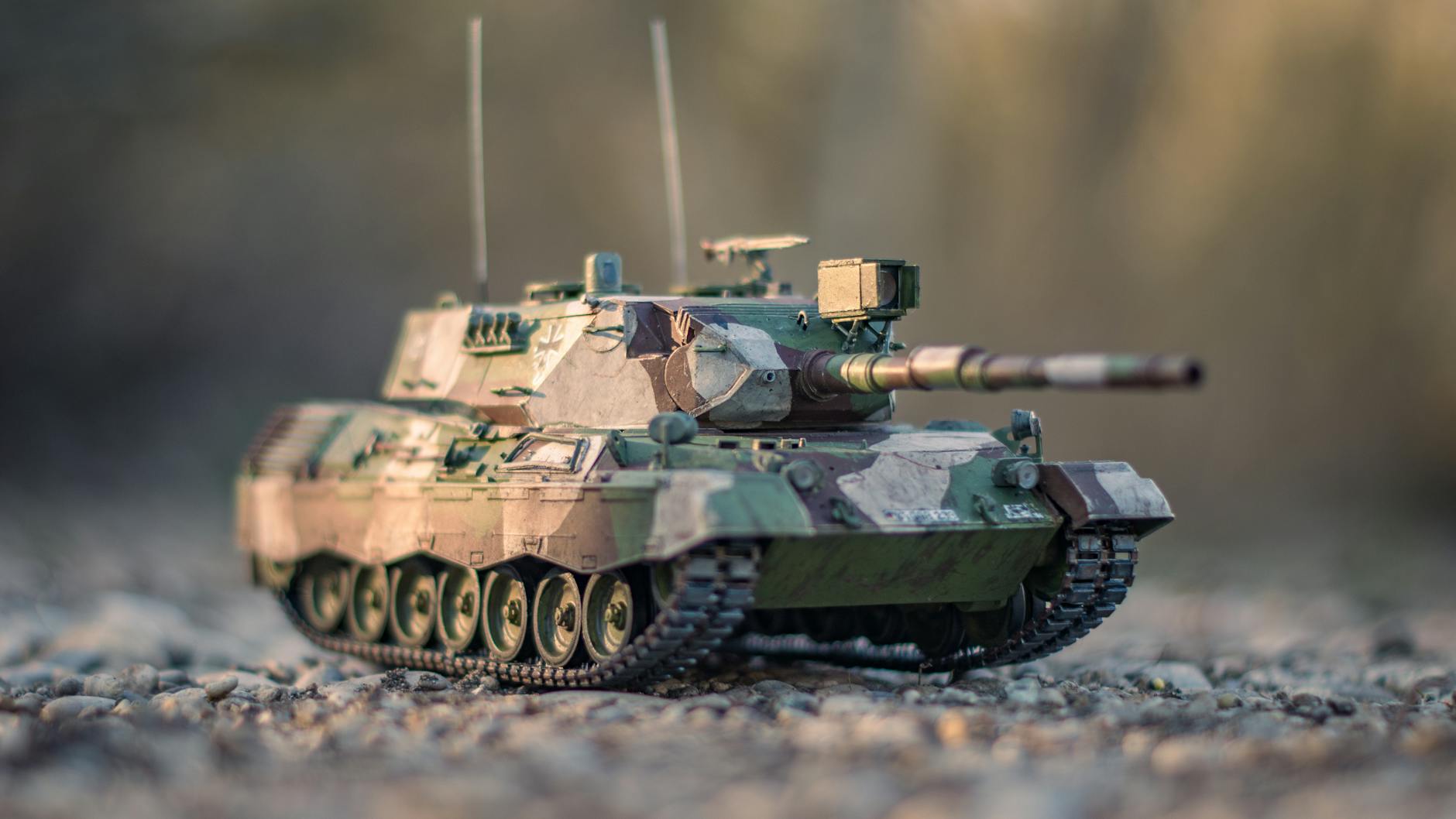

Źródło: Pexels | Autor: Lissaa Spiridonova
Dlaczego wzmocnienie dachu i pierścienia jest tak trudne
Ograniczenia masowe i środek ciężkości
Każdy dodatkowy centymetr pancerza na dachu przenosi środek ciężkości pojazdu do góry. Przy nowoczesnych MBT, które i tak ważą 60–70 ton, nawet kilkaset kilogramów wysoko na wieży ma zauważalne skutki:
pogarsza się stabilność na pochyłościach,
zwiększają się obciążenia zawieszenia i gąsienic,
wzrasta kołysanie kadłuba i wieży podczas jazdy terenowej.
Przemieszczenie środka ciężkości o kilka centymetrów może wymusić wzmocnienie elementów zawieszenia, zmianę nastaw tłumików, a nawet korektę oprogramowania stabilizacji działa. To z kolei oznacza łańcuchowy wzrost masy całego pojazdu lub spadek jego mobilności.
Ograniczenia miejsca na konstrukcje wielowarstwowe
Nowoczesny pancerz nie polega tylko na grubej płycie stali. To układy warstwowe: stal, ceramika, kompozyty, przestrzenie powietrzne. W przedniej projekcji można sobie pozwolić na głębokie pakiety, bo wieża i kadłub są tam masywne. Na dachu sytuacja jest inna:
wysokość wnętrza wieży jest limitowana ergonomią załogi,
trzeba zostawić przestrzeń na ruch głowy i sprzętu osobistego przyrządowych,
pod dachem biegną liczne wiązki kablowe, kanały wentylacyjne, elementy mechanizmów.
Dodanie dodatkowych 5–10 cm grubości wymusiłoby obniżenie wysokości wnętrza lub „nadmuchanie” całej sylwetki wieży w górę. W pierwszym przypadku cierpi ergonomia i bezpieczeństwo załogi, w drugim – rośnie powierzchnia boczna i sylwetka, co ułatwia wykrycie i trafienie z boku.
Integracja z istniejącymi systemami wieżowymi
W większości krajów modernizuje się istniejące platformy zamiast budować całkowicie nowe czołgi. Oznacza to, że:
geometria łożyska wieży i pierścienia jest z góry określona,
przewody, przepusty i moduły elektroniki mają stałe położenie,
zapas nośności napędu obrotu wieży jest ograniczony.
Drastyczne zwiększenie masy dachu czy strefy pierścienia wymagałoby przeprojektowania całego modułu wieżowego, łącznie z napędem i mechanizmem dosyłu amunicji. Modernizacje „na wierzchu” – w postaci dodatkowych płyt lub modułów ERA – szybko dochodzą do granicy, przy której napęd wieży zaczyna pracować na skraju możliwości, a niezawodność spada.
Konflikt między osłoną pasywną a aktywną
Systemy aktywnej ochrony (APS) również potrzebują miejsca na dachu. Moduły radarowe, wyrzutnie efektorów, czujniki optyczne powinny mieć możliwie dobry kąt widzenia. To wymusza:
montaż ich na wysięgnikach, masztach lub w narożach wieży,
rezerwację fragmentów dachu bez masywnych osłon, by nie zasłaniać sensorów,
utrzymanie określonych sektorów „czystych” od przeszkód.
Im więcej grubego pancerza i kratownic nad wieżą, tym trudniej zaprojektować APS z pełnym pokryciem górnej półsfery. Pojawia się więc wybór: albo maksymalizujemy pasywną ochronę dachu, godząc się z „cieniami” w polu widzenia systemów aktywnych, albo odwrotnie – odsłaniamy pewne fragmenty dachu, by APS mógł skuteczniej wykrywać i zwalczać zagrożenia.
Formy wzmacniania dachu i ich ograniczenia
Modułowe panele dodatkowego pancerza
Najprostsze rozwiązanie to dokręcane panele kompozytowe lub stalowe. Montuje się je na:
kluczowych fragmentach dachu wieży,
strefach wokół włazów (tam, gdzie to możliwe),
przedniej części dachu kadłuba, narażonej na upadek subamunicji.
Ich zalety to względna prostota montażu i możliwość selektywnego wzmocnienia wybranych sektorów. Wady są oczywiste: rosnąca masa i unoszenie profilu wieży. Do tego dochodzą problemy serwisowe – panele często zasłaniają śruby, klapy, dostęp do elementów optyki i czujników, co wydłuża obsługę.
Elementy reaktywne i półreaktywne na dachu
Stosowanie klasycznego ERA na dachu jest ryzykowne ze względu na:
bliskość włazów i narażenie załogi na gazy i odłamki po detonacji,
duże kąty uderzenia pocisków top-attack, przy których efektywność części kaset spada,
ryzyko „aktywowania” sąsiednich kaset przy detonacji jednej.
Z tego powodu w niektórych konstrukcjach pojawiają się lżejsze moduły o ograniczonej reaktywności, przeznaczone głównie do utrudniania formowania się strumienia kumulacyjnego (NERA, płyty elastyczne, wtrącenia gumowe). Chronią lepiej niż goła blacha, ale nie zapewniają poziomu odporności porównywalnego z frontem wieży.
„Klatki”, kratownice i nadbudowy przeciw dronom
Polowe rozwiązania w postaci kratownic nad wieżą i kadłubem trochę zmieniły podejście do dachu. Stalowe klatki mogą:
zmuszać drony do detonacji w odległości kilkudziesięciu centymetrów od właściwego pancerza,
rozpraszać strumień kumulacyjny i zmniejszać jego efektywną penetrację,
osłaniać włazy przed bezpośrednim trafieniem pionowym.
Ich skuteczność zależy jednak od wielu czynników: rodzaju ładunku, kąta trafienia, jakości spawów. Często powstają w warunkach polowych, bez testów balistycznych. Dodatkowo:
utrudniają ewakuację przez włazy,
zwiększają wysokość pojazdu, co uniemożliwia przejazd pod przeszkodami,
mogą zaczepiać się o drzewa, przewody, elementy terenu.
W warunkach miejskich lub leśnych nadbudowy tego typu bywają wręcz niebezpieczne. Mimo to dla wielu użytkowników są akceptowalnym kompromisem – tymczasową „parasolką” przeciw dronom kamikadze.
Rozwiązania materiałowe: kompozyty, ceramika, laminaty
Aby nie dokładać samej stali, projektanci sięgają po kompozyty i ceramikę. Na dachu mają one kilka plusów:
niższą masę przy podobnej odporności na odłamki,
lepszą odporność na wielokrotne trafienia drobnymi odłamkami,
możliwość formowania w cienkie, zakrzywione panele.
Ograniczeniem jest wrażliwość ceramiki na uderzenia mechaniczne i zmiany temperatury. Dach narażony jest na chodzenie załogi, uderzenia narzędziami, montaż dodatkowego wyposażenia. Uszkodzenie jednej płytki ceramicznej może lokalnie obniżyć ochronę, a naprawa wymaga demontażu całego panelu. Dlatego w praktyce kompozyty na dachu często pełnią rolę „dodatkową”, wzmacniając stal, ale jej nie zastępując.
Dystrybucja wrażliwych elementów pod dachem
Jedną z pośrednich metod „wzmocnienia” jest przeniesienie szczególnie wrażliwych komponentów w inne miejsca. Stosuje się m.in.:
prowadzenie głównych wiązek kablowych niżej, po bokach przedziału,
oddzielenie amunicji od strefy pod włazami,
montaż części elektroniki w szafach po bokach wieży zamiast pod dachem.
Specyfika ochrony włazów
Włazy są logicznymi „dziurami” w dachu, więc nawet przy dobrej jakości stali ich odporność jest z definicji niższa. Muszą się otwierać, być lekkie na tyle, by człowiek mógł je podnieść w stresie, mieć uszczelki przeciw NBC i systemy blokad. Każdy z tych elementów osłabia przestrzeń, która w pełnym dachu mogłaby być wypełniona warstwową płytą pancerza.
Typowy właz dowódcy czy działonowego ma kilka punktów krytycznych:
zawias – lokalne przewężenie materiału, narażone na uderzenia i odkształcenia,
obszar zamka i mechanizmu ryglującego – otwory pod śruby, gniazda trzpieni,
strefa uszczelki – miękkie materiały w kołnierzu, brak „ciągłej” stali.
Silne uderzenie w te obszary może nie tyle przebić płytę, co zdeformować właz i zakleszczyć go, uniemożliwiając ewakuację. To równie groźne jak penetracja, bo zamienia wnętrze wieży w pułapkę po każdym większym pożarze.
Próby wzmacniania włazów i ich skutki uboczne
Dodanie grubości do samej płyty włazu jest możliwe tylko do pewnego momentu. Zbyt ciężki element:
utrudnia szybkie otwarcie jedną ręką,
wymaga siłowników lub sprężyn wspomagających, które też trzeba chronić,
zwiększa obciążenia zawiasów i ramy gniazda włazu.
Stosuje się więc kompromisy, np. lokalne wkładki kompozytowe w strukturze włazu, dodatkowe „berety” przyspawane od zewnątrz czy mniejsze, dodatkowe klapki obserwacyjne, by nie otwierać całego włazu w zagrożonym rejonie. Każde takie rozwiązanie coś poprawia, ale komplikacja mechaniczna rośnie, a miejsce na pancerz wciąż ogranicza obrys kadłuba i wieży.
W praktyce część armii woli utrzymać włazy na poziomie odporności „na odłamki i lekką amunicję”, a inwestować w osłonę otoczenia włazów i systemy, które zmniejszą liczbę sytuacji wymagających wystawiania głowy na zewnątrz.
Pierścień wieży jako problem konstrukcyjny
Pierścień wieży musi łączyć kilka sprzecznych funkcji: przenieść obciążenia od strzału, umożliwić płynny obrót, zapewnić przejście dla kabli, hydrauliki, czasem amunicji, i jeszcze wytrzymać trafienie. To wąska strefa, gdzie margines na dodatkowy pancerz jest minimalny.
Zwiększenie wysokości kołnierza czy jego grubości działa jak rozpychanie wszystkiego wokół:
ogranicza kąt opuszczania działa nad burtą (kołnierz zasłania sektor),
zabiera przestrzeń na falochrony błota i elementy maskujące,
wymusza korektę geometrii wnętrza – mniej miejsca dla nóg, foteli, magazynków.
Do tego dochodzi kwestia tolerancji. Zbyt masywne osłony przy niewielkich luzach roboczych mogą prowadzić do klinowania wieży po deformacji kadłuba (np. po najechaniu na minę). Projektanci zostawiają więc więcej „powietrza” niż chcieliby, a to właśnie ta przestrzeń jest wykorzystywana przez skuteczne trafienia w okolice pierścienia.
Osłony pierścienia – co można zrobić
Spotyka się kilka typowych zabiegów, które mają utrudnić bezpośredni dostęp do strefy łożyska:
zewnętrzne fartuchy i listwy przeciwodłamkowe nad górną krawędzią kadłuba,
segmentowe osłony „zębate”, które łamią kąt uderzenia odłamków i pocisków,
dokładane kołnierze kompozytowe na zewnątrz, nakrywające część szczeliny.
Takie elementy poprawiają ochronę przed odłamkami artyleryjskimi i lekkimi ładunkami top-attack, ale nie zatrzymają mocnego EFP skierowanego dokładnie w szczelinę. Uderzenie w złym miejscu nadal może zablokować obrót wieży lub uszkodzić zębaty wieniec napędowy.
Część rozwiązań zakłada, że sama wieża po trafieniu może się nieco przemieścić w płaszczyźnie pionowej, zamiast natychmiast się zaklinować. To wymusza elastyczne podejście do połączeń mechanicznych i dodatkowe tolerancje, znów kosztem możliwości pełnego „opancerzenia na sztywno” tej strefy.
Rola automatu ładowania i magazynów amunicji
W konstrukcjach z automatem ładowania położenie magazynu amunicji ma wpływ na to, co dzieje się przy penetracji dachu lub pierścienia. Jeżeli ładunki znajdują się w koszu wieży poniżej pierścienia, przebicie w tej strefie może prowadzić do błyskawicznego zapłonu.
Dlatego coraz częściej amunicję przesuwa się:
do niszy wieży z panelami wydmuchowymi,
do wydzielonych skrzyń w kadłubie z wewnętrznymi przegrodami,
do magazynków z automatycznymi drzwiczkami ogniotrwałymi.
Takie układy ograniczają ryzyko „cook-off” po lokalnym przebiciu, ale komplikują mechanikę dosyłu. Im bardziej pokomplikowana droga pocisku do komory nabojowej, tym więcej elementów, które trzeba zmieścić właśnie w rejonach newralgicznych: wokół pierścienia i pod dachem wieży.
Sensory, peryskopy i inne „dziury w pancerzu”
Dach i strefa pierścienia to także zagęszczenie przyrządów obserwacyjnych. Każdy peryskop, głowica optoelektroniczna czy celownik panoramiczny wymaga:
otworu w osłonie zasadniczej,
przestrzeni na mechanizmy stabilizacji i obrotu,
przeprowadzenia kabli zasilających i transmisyjnych.
Osłony tych elementów rzadko mają taką samą odporność jak „pełny” pancerz. Często ich zadaniem jest raczej zdetonowanie pocisku z wyprzedzeniem i ochronienie samej optyki przed drobnymi odłamkami, niż wytrzymanie bezpośredniego trafienia EFP. W efekcie nawet niepełna penetracja, która „tylko” odcina głowicę optyczną od reszty systemu, praktycznie oślepia czołg.
Próby zakrycia wszystkiego grubymi pokrywami pancerza kończą się problemem martwych stref obserwacji i przegrzewaniem elektroniki. Dlatego wiele wrażliwych modułów znajduje się w niszach, obudowach kompozytowych lub za pancernymi „kołnierzami”, ale pewien poziom ekspozycji pozostaje nieunikniony.
Aktywne systemy ochrony a włazy i pierścień
APS, które skutecznie zwalczają zagrożenia z góry, muszą mieć efektory zdolne do przechwycenia pocisku bardzo blisko pojazdu. To tworzy problem bezpieczeństwa własnego. Wystrzelenie ładunku odłamkowego w górną półsferę łatwo może uszkodzić:
osprzęt wokół włazów,
czułe sensory optyczne,
antenty łączności i systemów nawigacji.
Dlatego otoczenie włazów często pozostawia się relatywnie „czyste” z punktu widzenia APS – mniej tam wyrzutni i radarów. Tworzą się martwe sektory, w których atak z góry jest mniej narażony na przechwycenie. Próba zagęszczenia efektorów przy włazach kończy się zwykle konfliktami montażowymi i rosnącym ryzykiem uszkodzeń własnych przy każdym odpale.
Podobnie przy pierścieniu wieży – montaż radarów i efektorów zbyt blisko szczeliny łożyska utrudnia serwis, zwiększa ryzyko zacięć i wymusza kolejne kompromisy w kształcie osłon.
Zewnętrzne zasobniki i „fałszywe” cele na dachu
Jednym ze sposobów rozproszenia energii ataku top-attack jest wprowadzenie elementów, które zachęcą pocisk do detonacji przed osiągnięciem właściwego pancerza. Służą temu:
stalowe skrzynki na wyposażenie ustawiane w określonych miejscach,
moduły maskujące, które podnoszą „pozorny” profil dachu,
instalacje imitujące kształtem wrażliwe elementy (np. atrapy głowic optycznych).
Rozwiązania te bywają skuteczne przeciw prostym dronom z ręcznie ustawianym zrzutem czy amunicji kierowanej termicznie, która wybiera najsilniejszy sygnał. Jednocześnie podnoszą jednak całkowitą sylwetkę i mogą przeszkadzać przy przejeździe pod mostami, drzewami, liniami energetycznymi. W praktyce stosuje się je wybiórczo i często w konfiguracjach polowych, dopasowanych do konkretnego teatru działań.
Zmiany w taktyce użycia MBT a znaczenie dachu
Ochrona dachu i pierścienia to nie tylko kwestia materiału, ale i sposobu prowadzenia walki. Unikanie długotrwałego postoju na otwartych przestrzeniach, częstsze korzystanie z maskowania terenowego, wykopywanie stanowisk „na dół” tak, by ponad grunt wystawała jedynie górna część wieży – to proste środki, które zmniejszają ekspozycję na ataki z góry.
Jednocześnie rośnie rola rozpoznania i walki radioelektronicznej. Zakłócanie łączności dronów, niszczenie stanowisk operatorów amunicji krążącej czy szybkie przemieszczanie się po oddaniu strzału (tzw. „shoot and scoot”) ogranicza przeciwnikowi czas na przygotowanie ataku top-attack w ogóle. W takich warunkach doraźne polowe wzmocnienia dachu i włazów zyskują na znaczeniu, bo muszą wytrzymać pojedyncze, sporadyczne trafienia, a nie ciągły ostrzał.
Perspektywiczne kierunki rozwoju ochrony górnej półsfery
Nowe projekty MBT coraz częściej zakładają od początku dodatkową rezerwę masy i przestrzeni właśnie na dachu. Projektuje się:
zintegrowane „płaskie” moduły pancerza kompozytowego połączone z APS,
włazy o zmodyfikowanej geometrii, mniej wystające ponad obrys wieży,
pierścienie wieży o większej średnicy, co pozwala inaczej rozłożyć obciążenia i poprowadzić kable z dala od najbardziej zagrożonych stref.
Równolegle rozwijane są lekkie, kierunkowe efektory przeciwko dronom i subamunicji – od laserów małej mocy po mikropociski odłamkowe z bardzo krótkim czasem reakcji. Ich zadaniem jest odciążenie samego pancerza dachu, który w pojedynkę nie jest w stanie nadążyć za wzrostem możliwości penetracyjnych nowoczesnej amunicji top-attack.
Ostatecznie dach, włazy i pierścień pozostaną strefami podwyższonego ryzyka, ale kierunek zmian jest jasny: przesunięcie części „pracy ochronnej” z ciężkiej stali na sprytne rozłożenie masy, aktywne systemy i lepsze rozmieszczenie wrażliwych komponentów we wnętrzu pojazdu.
Najczęściej zadawane pytania (FAQ)
Dlaczego dach współczesnego czołgu jest słabiej opancerzony niż przód?
Dach tradycyjnie uznawano za mniej narażony kierunek ataku niż przednia półsfera. „Budżet masy” pancerza kierowano więc głównie w czoło wieży i kadłuba oraz w boki, gdzie spodziewano się ognia innych czołgów i środków ppanc.
Każdy dodatkowy centymetr pancerza na dachu podnosi środek ciężkości i obciąża zawieszenie, łożyska wieży i napędy. Projektant musi wybierać: mocniejszy dach oznacza słabsze inne strefy lub gorszą mobilność.
Co sprawia, że włazy czołgu są szczególnie wrażliwym punktem?
Właz to w praktyce duży otwór w pancerzu, zamykany stosunkowo lekką pokrywą. Nawet jeśli sama pokrywa jest gruba, jej krawędzie, zawiasy i zamki zawsze są słabsze niż jednolita płyta pancerna.
Dodatkowo pokrywa musi dać się otworzyć ręcznie przez jednego żołnierza, także po uszkodzeniu wspomagania. To ogranicza jej masę i grubość, a tym samym odporność na nowoczesne środki rażenia z góry.
Dlaczego tak trudno jest dopancerzyć pierścień wieży w czołgu?
Pierścień wieży to miejsce, gdzie wieża styka się z kadłubem i po którym się obraca. Każde stałe, masywne dopancerzenie w tym rejonie grozi zablokowaniem ruchu wieży lub przeciążeniem łożysk i napędów obrotu.
Przez pierścień przechodzą też kable, przewody i mechanizmy, więc potrzebny jest minimalny prześwit i przestrzeń robocza. Niskoprofilowe wieże dodatkowo ograniczają miejsce na moduły ochronne w tej strefie.
Jak nowe zagrożenia typu Javelin czy drony FPV wykorzystują słaby dach czołgu?
PPK z atakiem górnym (np. Javelin, NLAW) wykonują lot po trajektorii wynoszącej i uderzają w najbardziej odsłonięty obszar, czyli w dach wieży i kadłuba. Kąt uderzenia i profil lotu są projektowane pod wykorzystanie cienkiej osłony górnej.
Drony FPV i amunicja krążąca mogą „zawisnąć” nad celem, skorygować punkt trafienia i uderzyć bezpośrednio w właz, podstawę wieży czy okolice pierścienia. To wymusza stosowanie osłon kratowych, siatek, APS i innych środków doraźnych.
Czy da się znacząco wzmocnić dach czołgu bez pogorszenia mobilności?
Można poprawić odporność dachu, ale zawsze jest to seria kompromisów. Dodanie ciężkich modułów kompozytowych lub ERA podnosi masę i środek ciężkości, co ogranicza prędkość w terenie, zdolności przeprawowe i bezpieczeństwo na stokach.
Stosuje się więc lżejsze rozwiązania: siatki i kraty przeciwko dronom, moduły NERA, aktywne systemy ochrony przechwytujące pociski z góry. Żadne z nich nie zamieni jednak dachu w „drugie czoło” wieży bez istotnego wzrostu masy całego wozu.
Po co na dachu czołgu tyle otworów, klap i osprzętu, skoro osłabiają pancerz?
Dach to miejsce montażu większości sensorów, włazów, wyrzutni granatów dymnych, anten, wlotów powietrza, APU i paneli serwisowych. Bez tych elementów czołg nie miałby ani dobrej świadomości sytuacyjnej, ani możliwości obsługi technicznej.
Każdy z tych podzespołów wymaga otworów, przebić i mocowań, które „tną” ciągłość pancerza. Stąd pojawia się gęsta mozaika słabszych miejsc, których nie da się całkowicie wyeliminować bez utraty funkcjonalności wozu.
Dlaczego nie montuje się grubszych, cięższych pokryw włazów z dodatkowymi modułami ERA?
Ciężka pokrywa z modułami ERA byłaby bardzo odporna, ale załoga mogłaby jej po prostu nie otworzyć ręcznie w sytuacji awaryjnej. Uszkodzony siłownik lub krzywo wygięty zawias przy zbyt ciężkiej pokrywie oznaczają brak możliwości ewakuacji.
Z tego powodu włazy mają ograniczoną masę, korzystają z lekkich materiałów i tylko umiarkowanego dopancerzenia. W wielu modernizacjach dodatkowe osłony montuje się nie na samym włazie, lecz wokół niego, żeby nie blokować jego pracy.
Najważniejsze wnioski
Dach, włazy i pierścień wieży są z natury słabiej chronione, bo „budżet masy” pancerza idzie najpierw na czoło i boki, a każda dodatkowa warstwa na górze szybko psuje środek ciężkości i mobilność czołgu.
Dach jest mocno „pocięty” przez włazy, peryskopy, czujniki, wloty powietrza i osprzęt, więc trudno tam wprowadzić gruby, ciągły pancerz – zawsze zostaje sieć słabszych punktów konstrukcyjnych.
Pierścień wieży to wrażliwe miejsce: musi zapewniać swobodny obrót wieży i prowadzenie kabli oraz mechanizmów, więc nie da się go po prostu „obudować” grubym pancerzem bez ryzyka zablokowania ruchu.
Historycznie dach projektowano głównie pod ochronę przed odłamkami artyleryjskimi i bronią małokalibrową, bo zasadnicze zagrożenia zakładano w płaszczyźnie poziomej; stąd współczesne MBT odziedziczyły relatywnie cienką górną osłonę.
Wymogi serwisowe (klapy do obsługi działa, elektroniki, układów napędowych) wymuszają lżejsze, demontowalne panele na dachu, które są słabsze niż integralne bloki pancerza i dodatkowo ograniczają możliwości dopancerzenia.
Nowe środki rażenia z atakiem z góry (PPK top‑attack, amunicja krążąca, drony FPV) celowo wykorzystują te konstrukcyjne słabości dachu i pierścienia wieży, co wymusza szukanie innych form ochrony niż samo pogrubianie pancerza.
