Dlaczego APFSDS? Miejsce pocisków podkalibrowych w walce z pancerzem
Od klasycznych pocisków przeciwpancernych do „strzały z pręta”
Pierwsze pociski przeciwpancerne miały postać pełnokalibrowych, ciężkich pocisków stalowych. Idea była prosta: duża masa, przyzwoita prędkość, twardy czubek i próba zgniecenia oraz przebicia płyty pancernika czy czołgu. Taki pocisk AP (Armor Piercing) często miał dodatkowo czepiec balistyczny dla poprawy aerodynamiki i czepiec twardy, który ułatwiał „wgryzanie się” w powierzchnię pancerza. Mechanizm niszczenia polegał głównie na przekroczeniu wytrzymałości materiału pancerza poprzez lokalne naprężenia i pęknięcia.
Gdy grubość pancerza rosła, a odległości walki się zwiększały, proste AP przestały wystarczać. Pojawiły się APCBC (Armor Piercing, Capped, Ballistic Capped) – pociski z osłoną balistyczną i czepcem penetrującym. Wciąż jednak cały kaliber pocisku musiał przejść przez pancerz, co wymagało ogromnej energii kinetycznej i ograniczało możliwości przy rosnącym pancerzu czołowym nowoczesnych wozów.
Przełomem były pociski kumulacyjne HEAT (High Explosive Anti-Tank), które wykorzystują efekt Munroe’a – skupienie strumienia metalu (najczęściej miedzi) formowanego przez wkładkę kumulacyjną. Mechanizm niszczenia nie polegał już na typowej penetracji bryłą, ale na działaniu bardzo szybkiego, wąskiego strumienia quasi-cieczy metalicznej. To pozwalało przebić bardzo gruby pancerz niezależnie od prędkości pocisku.
Wraz z rozwojem dział gładkolufowych i materiałów bardzo wysokiej gęstości powstała kolejna generacja: APFSDS (Armor Piercing, Fin Stabilized, Discarding Sabot). W uproszczeniu – to długi, gęsty „pręt” o małym przekroju, stabilizowany brzechwami, wystrzeliwany z sabotem dopasowanym do średnicy lufy. To on stał się podstawowym środkiem zwalczania ciężko opancerzonych czołgów w nowoczesnych armiach.
Porównanie AP, HEAT i APFSDS – różne mechanizmy niszczenia pancerza
Mechanizmy działania głównych typów amunicji różnią się tak bardzo, że bez ich zrozumienia łatwo wpaść w uproszczenia typu „X przebija Y mm pancerza, więc jest lepszy”. Tymczasem:
AP/APCBC – klasyczna penetracja bryłowa, oparta na ściskaniu i ścinaniu materiału pancerza. Dobrze działa na starsze, jednorodne płyty stalowe, gorzej na nowoczesne pancerze kompozytowe.
HEAT – strumień kumulacyjny o bardzo małej średnicy, wnikający w pancerz jak „gorąca igła”. Grubość przebicia słabo zależy od prędkości, za to bardzo od jakości wykonania wkładki i jej średnicy.
APFSDS – kinetyczna penetracja pancerza długim, gęstym prętem. Kluczowa jest prędkość lotu, smukłość rdzenia APFSDS (stosunek długości do średnicy) i jego stabilność w locie oraz podczas uderzenia.
HEAT świetnie sprawdza się przeciwko grubej, ale jednorodnej stali, jednak nowoczesny pancerz kompozytowy, warstwowy i reaktywny potrafi rozbić lub zniekształcić strumień kumulacyjny. Pociski AP/APCBC są natomiast ograniczone przez własny kaliber – cała średnica musi pokonać pancerz.
APFSDS „oszukuje” geometrię: wykorzystuje pełny kaliber lufy do nadania energii, ale przenosi ją na bardzo cienki rdzeń. Dzięki temu nacisk na jednostkę powierzchni w miejscu kontaktu z pancerzem jest ogromny – znacznie większy niż w przypadku pełnokalibrowego pocisku.
Dlaczego przy grubych pancerzach dominują pociski kinetyczne
Przy bardzo grubych i złożonych pancerzach kompozytowych najważniejsze okazuje się nie tylko „przebicie blachy”, ale także zachowanie się pocisku po przejściu przez pierwsze warstwy. Strumień kumulacyjny jest bardzo wrażliwy na:
warstwy o bardzo różnej gęstości (np. ceramika + metal),
przerwy powietrzne i pancerz przestrzenny,
reaktywny pancerz ERA – detonacja wkładek zaburza strumień.
APFSDS, jako długi pręt, lepiej znosi przechodzenie przez kolejne warstwy, o ile zachowa prostoliniowy tor i nie ulegnie zbyt silnej erozji lub złamaniu. W nowoczesnej walce pancerze są projektowane tak, aby jak najmocniej zakłócić działanie HEAT, co paradoksalnie wzmacnia znaczenie kinetycznej penetracji pancerza.
Dlatego w praktyce: przeciw silnie opancerzonemu frontowi czołgowemu głównym narzędziem pozostaje APFSDS, a HEAT przenosi środek ciężkości na zwalczanie słabszych stref, pojazdów lżej opancerzonych oraz fortyfikacji.
Ograniczenia ładunków kumulacyjnych wobec pancerzy wielowarstwowych
Ładunek kumulacyjny działa najlepiej przeciwko jednorodnej, zwartej masie – wtedy strumień penetruje ją głęboko, a energia jest rozpraszana w jednym ośrodku. Pancerze warstwowe i kompozytowe celowo rozbijają ten schemat. Warstwy ceramiki, stali o różnych parametrach, kompozytów i porowatych wypełnień powodują:
rozproszenie strumienia na wiele kanałów,
wczesne rozbicie jego spójności,
zmniejszenie prędkości i temperatury w głębszych warstwach.
Do tego dochodzi pancerz reaktywny (ERA), którego eksplozja działa jak „ruchoma tarcza” podcinająca lub rozrywająca strumień. W efekcie realna skuteczność HEAT wobec nowoczesnej osłony frontowej spada tak bardzo, że producenci i armie w otwartych materiałach często wolą mówić o „ekwiwalencie RHA” niż o konkretnych liczbach.
APFSDS też cierpi na skutek ERA i kompozytów, ale w inny sposób: rdzeń traci integralność, ulega erozji, jest wyginany i destabilizowany. Dobrze zaprojektowany pręt o wysokiej smukłości ma jednak większą szansę przejść przez taką strukturę wciąż z dużą masą i prędkością, niż delikatny strumień kumulacyjny.
Zależność efektywności APFSDS od odległości i spadku prędkości
APFSDS, w przeciwieństwie do HEAT, jest silnie zależny od prędkości. Energia kinetyczna rośnie z kwadratem prędkości, więc nawet kilkunastoprocentowy spadek prędkości na dużym dystansie przekłada się na wyraźny spadek potencjału przebicia. Dochodzą do tego:
opór aerodynamiczny – tym większy, im większą powierzchnię czołową ma rdzeń i sabot,
efekty atmosferyczne – gęstość powietrza, wiatr, temperatura,
błędy celowania i rozrzut – na dużych dystansach trudniej o dokładne trafienie w słaby punkt.
Z tego powodu dane katalogowe typu „X mm RHA na 2000 m” bywają dezorientujące. Krzywa penetracji wraz z odległością nie jest liniowa; zależy od konkretnej konstrukcji pocisku, aerodynamiki sabotów, profilu lotu i charakteru celu. Analizując realne możliwości APFSDS, trzeba zawsze pytać: penetruje co, z jakiej odległości, przy jakim kącie trafienia i na jakich kryteriach testu?
Budowa pocisku APFSDS – co fizycznie uderza w pancerz
Sabot, rdzeń, stabilizator – główne elementy
APFSDS składa się zasadniczo z trzech kluczowych części:
Sabot – element „nośny”, zwiększający efektywny kaliber pocisku do średnicy lufy, który po wylocie odpada.
Rdzeń (pręt penetratora) – długi, gęsty element wykonany z wolframu, uranu zubożonego lub stopów specjalnych, faktycznie przebijający pancerz.
Stabilizator brzechwowy – zespół brzechw (skrzydełek) z tyłu pręta, zapewniający stabilny lot bez szybkiego wirowania.
Sabot nie penetruje pancerza; jego zadaniem jest jedynie umożliwienie użycia małośrednicowego pręta w lufie większego kalibru. Stabilizator utrzymuje pręt „nosem do przodu” i minimalizuje jego chybotanie w locie. To rdzeń jest jedynym elementem, który liczy się w bilansie penetracji.
Rola sabotów: dopasowanie do lufy i odrzucenie po wylocie
Sabot musi:
wytrzymać ogromne przyspieszenia w lufie (dziesiątki tysięcy g),
precyzyjnie centrując rdzeń, przenieść ciśnienie gazów na małą powierzchnię podstawy pręta,
rozdzielić się symetrycznie po opuszczeniu lufy, bez silnego zakłócania toru lotu rdzenia.
Używa się do tego lekkich, ale wytrzymałych materiałów – najczęściej stopów aluminium lub kompozytów. Zbyt ciężki sabot zwiększa opór powietrza i spowalnia pocisk tuż po wylocie. Zbyt słaby – może pęknąć w lufie albo nie rozpaść się równo, co destabilizuje pocisk.
Mechanizm odrzucenia sabotów wykorzystuje zwykle:
konstrukcyjne osłabienia i zamki, które rozsuwają się pod wpływem sił aerodynamicznych,
kształt łopatek sabotów, aby wiatr „chwytał” je i odciągał na boki po wylocie.
Im czyściej odpadnie sabot, tym mniejsza szansa, że jego fragmenty zakłócą lot rdzenia lub uderzą w lufę przy wylocie. W praktyce testy balistyczne obejmują także obserwację chmur fragmentów sabotów, by wykryć problemy w tym obszarze.
Rdzeń jako zasadniczy penetrator: materiały i konstrukcja
Rdzeń APFSDS to najbardziej krytyczny element. Jego zadania są sprzeczne: ma być ekstremalnie odporny na ściskanie, a jednocześnie wystarczająco ciągliwy, by nie pękać krucho przy uderzeniu. Stąd wybór materiałów wysokiej gęstości i specjalnych obróbek:
wolfram (W) i stopy wolframu – bardzo wysoka gęstość, twardość, odporność na ściskanie,
uran zubożony (DU) – nieco mniejsza gęstość niż wolfram, ale zdolność do samoostrzenia podczas penetracji,
stopy specjalne (np. W-Ni-Fe, W-Ni-Cu) – kompromis między wytrzymałością, ciągliwością i możliwością obróbki.
Rdzeń jest profilowany tak, aby minimalizować ryzyko wyboczenia i pęknięcia przy obciążeniach mimośrodowych. Czubek ma często kształt stożkowy lub lekko zaokrąglony, dostosowany do rodzaju spodziewanego pancerza. Tylną część pręta projektuje się z kolei pod kątem współpracy ze stabilizatorem i rozkładu masy.
Stabilizacja brzechwowa a stabilizacja obrotowa
Klasyczne pociski armatnie stabilizuje się obrotem – nadawanym przez gwint lufy. Obrót zapewnia równomierne rozłożenie błędów masy i utrzymuje czubek w kierunku ruchu jak żyroskop. W przypadku APFSDS jest odwrotnie: szybki obrót byłby niepożądany.
Długi, cienki pręt jest podatny na wyboczenie i pękania przy skręcaniu. Gdyby nadano mu duże obroty, przy uderzeniu w pancerz dodatkowe momenty skręcające sprzyjałyby jego złamaniu lub rozpadaniu się na fragmenty. Dlatego nowoczesne działa czołgowe do tej amunicji są gładkolufowe, a orientację pocisku zapewniają:
brzechwy (stabilizator) z tyłu pręta,
smukły kształt, przesunięcie środka ciężkości w stronę przodu.
Lekki, wolny obrót (slow spin) bywa dopuszczany lub nawet celowo wprowadzany przez drobne skośne powierzchnie brzechw, ale jest to zupełnie inna skala niż klasyczne pociski wirowe. To kompromis między stabilnością a unikaniem niekorzystnych naprężeń skrętnych przy uderzeniu.
Kształt i proporcje rdzenia – długość, średnica, masa
Smukłość rdzenia określa się często współczynnikiem L/D – stosunkiem jego długości do średnicy. Z praktyki wynika, że im większy L/D, tym:
większy potencjał penetracji, bo dłuższa kolumna materiału może „przepychać się” przez pancerz,
snadniejsza destabilizacja przy niekorzystnym kącie trafienia lub przejściu przez warstwy kompozytu,
większe wymagania wobec jakości materiału (odporność na wyboczenie).
Interakcja rdzenia z pancerzem w pierwszej fazie uderzenia
Z chwilą kontaktu z powierzchnią pancerza rdzeń nie „wierci dziury” w klasycznym sensie. Dzieje się coś bliższego gwałtownemu ściskaniu i wypieraniu materiału. Zarówno pręt, jak i pancerz lokalnie zachowują się jak ciała o dużej lepkości – zaczynają „płynąć” pod ekstremalnym ciśnieniem, zamiast po prostu pękać.
W najbliższym otoczeniu czubka rdzenia powstaje strefa silnie uplastycznionego materiału. Jest to mieszanina rozdrobnionego i rozgrzanego pancerza oraz materiału samego pręta. Ciśnienia sięgają wartości, przy których standardowe właściwości mechaniczne (wytrzymałość na rozciąganie, twardość) tracą prostą interpretację. Liczy się:
stosunek gęstości rdzenia do gęstości pancerza,
opór dynamiczny obu materiałów przy dużych prędkościach odkształceń,
zdolność rdzenia do utrzymania kształtu kolumny pod ściskaniem.
Jeżeli rdzeń jest zbyt kruchy, w tej pierwszej fazie uderzenia pojawiają się mikropęknięcia, które bardzo szybko przechodzą w makroskopowe rozkruszenie pręta. Taki pocisk na testach może „świetnie wyglądać” na cienkich tarczach, ale dramatycznie traci skuteczność na grubej, pochyłej płycie lub pancerzu warstwowym.
Mechanizmy zniszczenia pancerza przy penetracji kinetycznej
W uproszczeniu mówi się, że APFSDS „przebija pancerz siłą rozpędu”. W praktyce jest kilka nakładających się mechanizmów zniszczenia celu. W różnych konfiguracjach pancerza ich udział będzie inny:
Ścinanie i uplastycznianie – wzdłuż kanału penetracji materiał jest wypierany i ścinany, tworząc „tunel” o średnicy podobnej lub nieco większej niż średnica rdzenia.
Pękanie kruche – w ceramice i stalach o dużej twardości, ale mniejszej ciągliwości, pojawiają się pęknięcia przebiegające daleko poza kanał, powiększając strefę uszkodzeń.
Rozłupanie i odpryski – na tylnej stronie płyty odrywają się fragmenty (spall), które mogą stanowić główne zagrożenie dla załogi, nawet jeśli sam rdzeń utracił już sporą część energii.
„Przetopienie” lokalne – choć temperatura lokalnie wzrasta bardzo wysoko, udział topnienia materiału w samym mechanizmie penetracji jest mniejszy, niż sugeruje to popularny obraz „roztapiania pancerza”.
Częsta pułapka interpretacyjna polega na przenoszeniu intuicji z wolnych procesów (cięcie, wiercenie) na zjawiska w skali mikrosekund. Tutaj czas trwania uderzenia jest tak krótki, że kluczowe są fale naprężeń rozchodzące się w materiale, a nie procesy dyfuzji czy klasyczne „rozgrzewanie” w sensie makroskopowym.
Podstawy fizyki penetracji kinetycznej
Energia kinetyczna a ciśnienie w miejscu uderzenia
Popularne wzory typu E = ½ m v² są użyteczne jako punkt wyjścia, ale niewiele mówią o tym, jak ta energia zostanie spożytkowana w celu. Dla penetracji istotniejsze są:
gęstość energii – ile energii przypada na jednostkę powierzchni czoła pręta lub jednostkę objętości strefy kontaktu,
czas działania – im krótszy, tym bardziej sytuacja przypomina uderzenie falowe, a mniej klasyczne „dociskanie”.
W chwili kontaktu powstaje gwałtowny skok ciśnienia – lokalnie porównywalny z tym, co obserwuje się przy detonacji. To ciśnienie „otwiera drogę” rdzeniowi, który wpycha w bok materiał pancerza. Jeśli prędkość jest zbyt niska, ciśnienie spada poniżej progu, przy którym pancerz „płynie” plastycznie, i wtedy dominuje zginanie oraz pękanie rdzenia zamiast skutecznej penetracji.
Model „długiego pręta” i pojęcie efektywnej długości
Dla APFSDS często stosuje się tzw. model „long rod penetrator”, w którym rdzeń traktuje się jak bardzo smukły pręt uderzający w półnieskończoną tarczę. W takim ujęciu można przybliżyć głębokość penetracji jako zależną głównie od:
stosunku gęstości rdzenia do gęstości pancerza,
prędkości uderzenia w momencie kontaktu,
efektywnej długości rdzenia, która bierze udział w procesie,
charakterystyki uplastyczniania się obu materiałów.
Pojawia się tu pojęcie efektywnej długości pręta. Nie cała fizyczna długość rdzenia koniecznie pracuje w penetracji: końcowy odcinek może zostać zniszczony, zgięty albo odłamany przed pełnym „wykorzystaniem”. Dlatego wydłużanie pręta ponad pewien poziom przynosi malejące korzyści, jeśli materiał i konstrukcja nie pozwalają na utrzymanie kolumny w całości.
Prędkość krytyczna i zjawisko „shatter gap”
W literaturze można natknąć się na pojęcie shatter gap – zakres prędkości, przy których zbyt wysoka prędkość początkowa paradoksalnie obniża penetrację. Zjawisko to związane jest z kruchym rozbiciem rdzenia przy uderzeniu w twardy, jednorodny pancerz o dużej twardości powierzchniowej.
Schemat bywa następujący:
przy niskiej prędkości pocisk nie penetruje, ale też nie rozbija się całkowicie,
przy wyższej prędkości część energii prowadzi do rozkruszenia rdzenia na wiele fragmentów, które mają gorszy stosunek długości do średnicy i penetrują płycej,
przy jeszcze wyższej prędkości rdzeń zaczyna zachowywać się bardziej „lepko-plastycznie” i znowu poprawia się efektywna głębokość penetracji.
Projektanci starają się konstrukcyjnie i materiałowo ograniczyć zakres takiej „luki kruszenia” albo przesunąć ją poza realny przedział prędkości bojowych. Z zewnątrz dwóch pocisków o podobnych parametrach może wyglądać niemal identycznie, a różnić je będzie właśnie odporność na to zjawisko.
Kąt trafienia i efektywna grubość pancerza
Już prosta geometria pokazuje, że płyta ustawiona pod kątem ma większą efektywną grubość. Grubość efektywną można w prostym przybliżeniu liczyć jako:
RHAef ≈ RHAnom / cos(θ), gdzie θ to kąt odchylony od prostopadłego trafienia.
To jednak tylko początek problemu. Pochylenie pancerza wpływa także na:
większe ryzyko rykoszetu (dla pewnych kombinacji materiału, kształtu czubka i prędkości),
asymetryczne obciążenie pręta i rosnące ryzyko jego wyboczenia bocznego,
wydłużenie strefy uplastycznionej i zmiany kształtu kanału penetracji.
W nowoczesnych testach balistycznych bada się zachowanie APFSDS nie tylko „na prosto”, ale również przy uderzeniach pod różnymi kątami. Część pocisków, które dobrze wypadają na prostopadłych płytach RHA, okazuje się znacznie mniej odporna na odchylenia rzędu kilkunastu–kilkudziesięciu stopni.

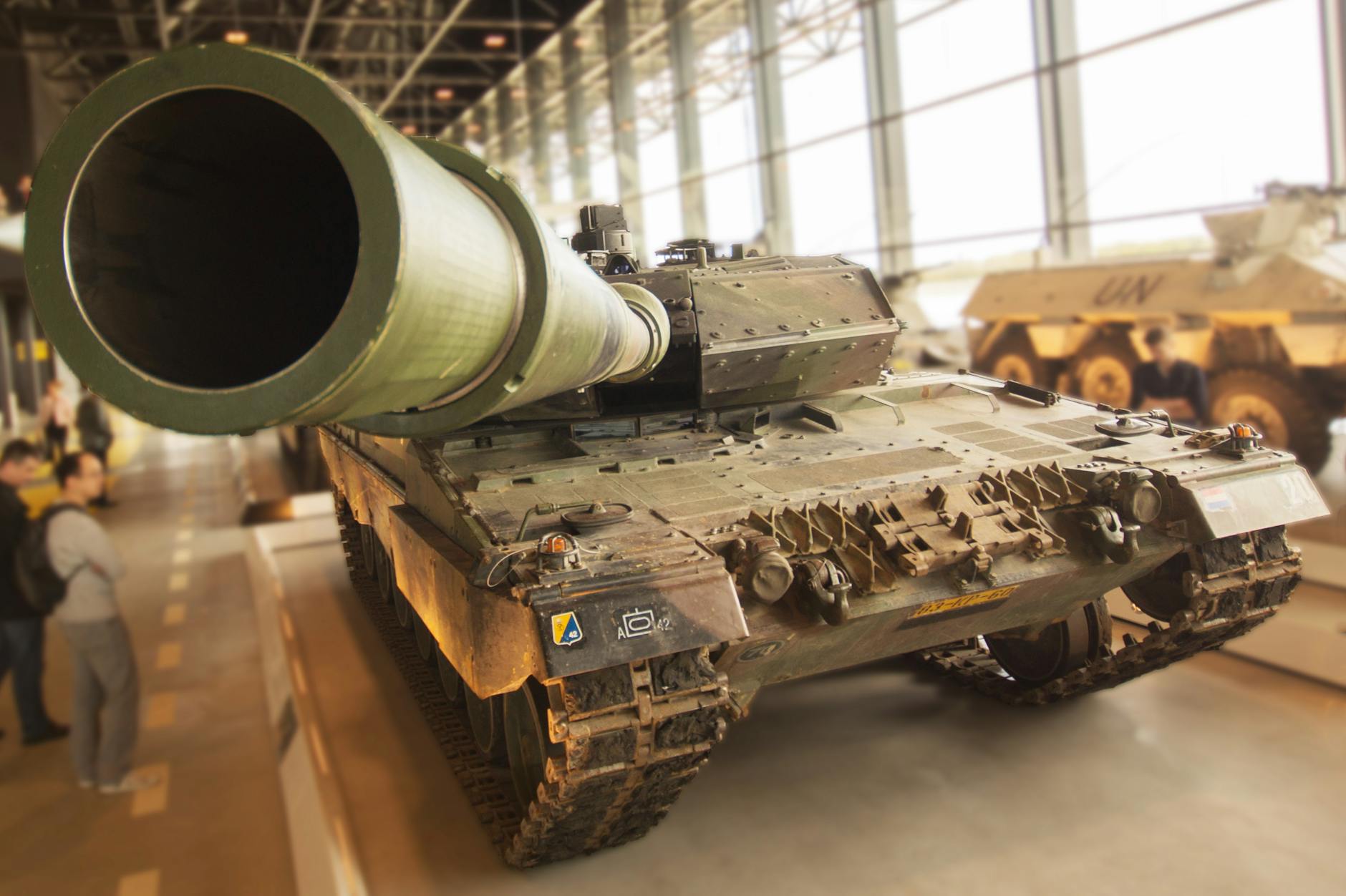

Źródło: Pexels | Autor: Lio Voo
Materiał rdzenia – wolfram, uran zubożony i ich kompromisy
Wolfram – duża gęstość, wyzwania technologiczne
Wolfram ma jedną kluczową zaletę: wysoką gęstość. To umożliwia uzyskanie dużej masy rdzenia przy relatywnie małej średnicy, co poprawia gęstość energii. Dodatkowo charakteryzuje się:
bardzo wysoką temperaturą topnienia,
dużą wytrzymałością na ściskanie przy wysokich temperaturach,
relatywnie dobrą odpornością na odkształcenia w osi pręta.
Problemem jest kruchość i trudność obróbki. Stąd stosuje się najczęściej spieki ciężkie wolframu (W-Ni-Fe, W-Ni-Cu itd.), gdzie dodatki stopowe poprawiają ciągliwość i umożliwiają nadanie prętowi pożądanego kształtu. Nawet wtedy, przy ekstremalnych prędkościach uderzenia, wolframowe pręty mają tendencję do grzybkowania (mushrooming) na czubku, co z czasem obniża ich smukłość i potencjał penetracji, szczególnie wobec głębokich, wielowarstwowych konfiguracji.
Uran zubożony – zjawisko „samoostrzenia”
Uran zubożony (DU) ma nieco mniejszą gęstość niż czysty wolfram, ale wyróżnia się zupełnie innym zachowaniem przy penetracji. W odpowiednio dobranych warunkach uderzenia pojawia się tzw. efekt samoostrzenia:
materiał z czubka pręta odłupuje się, zamiast rozlewać na boki,
powierzchnia robocza pozostaje relatywnie ostra i smukła,
rdzeń dłużej utrzymuje wysoki stosunek L/D w strefie kontaktu.
To zjawisko wynika z specyficznej kruchości dynamicznej DU – innej niż w typowych spiekach wolframu. W uproszczeniu: uran „odcina” zużytą część czubka, zamiast ją zgniatać. Efektem jest korzystniejszy kształt kanału penetracji i wolniejsze tempo degradacji geometrii pręta.
Wadą są oczywiste kwestie polityczne, ekologiczne i zdrowotne (toksyczność chemiczna, radioaktywność na niskim poziomie). Do tego dochodzą wyższe wymagania bezpieczeństwa przy produkcji i logistyce. Z tych powodów część państw unika DU i skupia się na rozwoju zaawansowanych spieków wolframu, mimo że w warunkach czysto balistycznych DU nadal bywa bardzo konkurencyjny.
Spieki ciężkie i rozwój nowych stopów
Aby zbliżyć zachowanie wolframu do „samoostrzenia” DU, prowadzi się intensywne prace nad spiekami ciężkimi nowej generacji. Chodzi o to, aby w kontrolowany sposób wpływać na:
dodatki stopowe modyfikujące kruchość przy dużych szybkościach odkształceń.
W efekcie powstają materiały, które:
zachowują wysoką gęstość wolframu,
mają lepszą ciągliwość niż klasyczne spieki W-Ni-Fe,
w kontrolowany sposób odłamują materiał z czubka zamiast czysto plastycznego grzybkowania.
Nie ma jednego „magicznego” stopu, który zawsze będzie lepszy od DU i klasycznego wolframu. Wybór to kompromis między parametrami balistycznymi, kosztem produkcji, dostępnością surowców, a ograniczeniami politycznymi. To jeden z powodów, dla których różne armie, nawet używające podobnych dział, stosują odmienne typy rdzeni.
Aspekty środowiskowe i logistyczne materiału rdzenia
Z perspektywy czysto balistycznej łatwo pominąć „niebojowe” czynniki, ale w realnych decyzjach mają one duże znaczenie:
uran zubożony – wymaga szczególnych procedur magazynowania, utylizacji i dekontaminacji terenów, gdzie doszło do intensywnego użycia; wiąże się też z presją opinii publicznej i możliwymi ograniczeniami prawnymi,
wolfram – jego wydobycie jest skoncentrowane geograficznie, co tworzy zależności surowcowe; w razie kryzysu łańcucha dostaw cena i dostępność mogą stać się czynnikiem krytycznym,
alternatywne materiały i kompozyty – muszą przejść długą drogę certyfikacji, a ich zachowanie balistyczne bywa gorzej przewidywalne poza zakresem testów laboratoryjnych.
W praktyce wybór materiału rdzenia często odzwierciedla nie tylko poziom technologiczny, ale też priorytety polityczne i logistyczne danego państwa. Z zewnątrz bywa to mylące: „słabszy” materiał w rękach jednego użytkownika może okazać się bardziej „trwałym” rozwiązaniem systemowo.
Konstrukcja rdzenia – długość, smukłość i prędkość
Optymalna smukłość – między penetracją a stabilnością
Zwiększanie stosunku L/D poprawia potencjalną głębokość penetracji, ale tylko do momentu, w którym pręt jest w stanie zachować integralność przy:
gwałtownym przyspieszeniu w lufie,
wyjściu z lufy i odrzuceniu sabotów,
Wpływ masy i prędkości na obciążenia mechaniczne rdzenia
Podnoszenie prędkości wylotowej oraz wydłużanie pręta ma swoją „cenę” jeszcze zanim pocisk dotknie celu. Rdzeń musi wytrzymać nie tylko sam moment uderzenia, ale również:
obciążenia osiowe przy przyspieszaniu w lufie (setki tysięcy g),
drgania własne i ugięcia podczas przechodzenia przez lufę,
szok mechaniczny przy odrzuceniu sabotów,
obciążenia aerodynamiczne w fazie lotu (szczególnie przy manewrach pojazdu i w wietrze bocznym).
Te czynniki ograniczają praktyczną długość i smukłość rdzenia. Teoretycznie można zaprojektować bardzo długi pręt z imponującym stosunkiem L/D, ale jeśli podczas strzału ulega mikropęknięciom albo się wygina, końcowa penetracja będzie słabsza niż w „skromniejszej”, ale stabilnej konstrukcji. Testy dynamiczne (wysokie przyspieszenia, wirówki, lufy testowe) są tu tak samo ważne jak klasyczne próby balistyczne na płytach.
Aerodynamika i stabilizacja lotu
APFSDS jest stabilizowany obrotowo minimalnie, a głównie przez stateczniki ogonowe. Wysoka smukłość rdzenia powoduje, że nawet niewielkie zaburzenia wylotowe lub asymetrie sabotów mogą przełożyć się na:
zwiększony rozrzut na dużych dystansach,
kąt uderzenia nieco odbiegający od idealnie prostopadłego,
tendencję do „przeciągania” (yaw) tuż przed trafieniem w cel.
Niewielki yaw może czasem zwiększyć lokalne naprężenia w pancerzu, ale z reguły pogarsza zachowanie rdzenia. Dlatego konstruktorzy pilnują kompromisu między smukłością a stabilnością aerodynamiczną. Nie chodzi wyłącznie o kształt samego pręta – równie ważne są:
geometria i sztywność stateczników,
dokładność rozkładu masy po odrzuceniu sabotów,
symetria przepływu gazów prochowych przy wylocie z lufy.
W praktyce zdarza się, że pocisk papierowo „słabszy” (krótszy rdzeń, mniejsza prędkość) daje lepsze wyniki na dalekich dystansach, bo utrzymuje korzystniejszy kąt uderzenia i mniejszy yaw. Wyniki z krótkiej lufy testowej na 1000 m nie zawsze przekładają się 1 : 1 na realną walkę na 3000 m i więcej.
Ograniczenia kalibru i sabot jako „przejściówka” energii
Rdzeń APFSDS ma średnicę znacznie mniejszą niż kaliber lufy, więc potrzebuje sabotów, które:
uszczelniają lufę (przenoszą ciśnienie gazów prochowych na rdzeń),
prowadzą pocisk w przewodzie lufy,
rozpadają się w kontrolowany sposób tuż po wylocie.
Sabot musi przenieść skokowo rosnące ciśnienie bez deformacji, a zarazem być na tyle lekki, by nie „kradł” energii rdzeniowi. Zbyt ciężkie saboty obniżą prędkość wylotową lub wymuszą zastosowanie większej ilości prochu, co z kolei zwiększa zużycie lufy i obciążenia konstrukcji działa. Z kolei zbyt słaby lub źle zaprojektowany sabot może pękać asymetrycznie i wprowadzać nieakceptowalne zaburzenia lotu.
Od strony penetracji sabot jest „niewidoczny” – odpada zanim pocisk trafi w pancerz. Ale od strony rozpędzania rdzenia jest elementem krytycznym: to, ile efektywnej energii kinetycznej dotrze do celu, zależy wprost od tego, jak dobrze sabot przełożył ciśnienie gazów na przyspieszenie lekkiego, smukłego pręta.
Dostosowanie geometrii rdzenia do przewidywanych celów
Parametry rdzenia – długość, średnica, masa, kształt czoła – są dobierane nie „w próżni”, lecz pod konkretny profil celu. Inaczej projektuje się nabój z myślą o:
pancerzach jednorodnych i stalowych (starsze czołgi, pojazdy wsparcia),
pancerzach wielowarstwowych z wkładkami ceramicznymi,
pancerzach reaktywnych oraz aktywnych systemach ochrony (APS).
Rdzeń zoptymalizowany do głębokiej penetracji jednorodnego RHA może nie sprawdzić się tak dobrze przeciwko nowoczesnemu pancerzowi typu composite, gdzie liczy się nie tylko głębokość w stali równoważnej, lecz także zachowanie w obliczu gwałtownych zmian twardości, gęstości i obecności warstw energochłonnych. Stąd w nowszych konstrukcjach pojawiają się modyfikacje kształtu czubka, odpowiednio dobrane promienie zaokrągleń i stożkowe przejścia, a czasem bardziej złożone profile, które lepiej wchodzą w interakcję z pancerzem wielowarstwowym.
Charakterystyka pancerza – z czym musi poradzić sobie APFSDS
Pancerz jednorodny RHA jako punkt odniesienia
Wyniki penetracji APFSDS najczęściej podawane są w milimetrach RHAe (Rolled Homogeneous Armour equivalent). RHA to dobrze zdefiniowana stal o określonej:
twardości,
wytrzymałości na rozciąganie i ściskanie,
ciągliwości i odporności na pękanie.
Jednorodny, jednowarstwowy pancerz stalowy pozwala stosunkowo łatwo porównywać różne pociski między sobą. Problem w tym, że realne pancerze czołgów głównych od dawna nie są jednorodnymi płytami RHA. RHAe jest więc bardziej „walutą porównawczą” niż wiernym odwzorowaniem zachowania w boju. Pocisk, który dobrze radzi sobie z grubą płytą RHA, może uzyskać zupełnie inne wyniki na układzie wielowarstwowym tej samej „grubości w RHAe”.
Pancerze wielowarstwowe i „efekt rozpraszania”
Współczesne pancerze kompozytowe wykorzystują zestaw warstw o różnych właściwościach mechanicznych. Typowy układ może zawierać:
zewnętrzną płytę stalową (ochrona przed pociskami odłamkowymi, inicjowanie deformacji APFSDS),
przekładki z materiałów metalicznych lub polimerowych (pochłanianie energii, rozpraszanie odłamków),
wewnętrzną płytę nośną (utrzymanie całości, zatrzymywanie resztek rdzenia).
Ceramika nie zachowuje się jak stal. W momencie uderzenia bardzo twardy, ale kruchy materiał:
pęka i rozpryskuje się, tworząc chmurę odłamków uderzających w rdzeń pod różnymi kątami,
lokalnie podnosi opór poprzez „rozcinanie” i erozję czubka pręta,
przyczynia się do szybszej utraty smukłości roboczej (L/D w strefie kontaktu).
Dla APFSDS oznacza to zupełnie inny charakter obciążenia niż w jednorodnej stali: zamiast względnie „czystego” ściskania pojawia się mieszanka ścierania, uderzeń bocznych i lokalnych koncentracji naprężeń. Stąd tak ważne są właściwości dynamiczne materiału rdzenia – np. opisany wcześniej efekt samoostrzenia DU czy modyfikowane spieki wolframowe, które lepiej znoszą interakcję z ceramiką.
Pancerz reaktywny – ładunki wybuchowe przeciw prętowi
Pancerz reaktywny (ERA) kojarzy się zwykle z ochroną przed kumulacją, ale nowocześniejsze typy są projektowane również pod kątem zakłócania penetracji kinetycznej. Kluczowe zjawisko to:
gwałtowne przemieszczenie płyt ERA poprzecznie do toru lotu pręta,
lokalne „szarpanie” i zginanie rdzenia,
rozbijanie go na fragmenty o mniejszym L/D.
W przeciwieństwie do kumulacji, gdzie chodzi o odcięcie lub rozproszenie strugi, tutaj celem jest najczęściej zainicjowanie wyboczenia bocznego oraz wprowadzenie asymetrycznych sił, które rdzeń musi znieść na bardzo małej odległości. Jeśli w tym momencie pręt:
ma zbyt wysoką kruchość,
jest zbyt smukły bez odpowiednio dużej wytrzymałości kolumnowej,
albo został już osłabiony wcześniejszymi warstwami pancerza,
to prawdopodobieństwo jego złamania znacząco rośnie. Z punktu widzenia projektanta APFSDS ERA jest więc jednym z głównych „przeciwników kształtu”. Kształt czubka, rozkład gęstości, a nawet charakterystyka osłon sabotów mogą być dostrajane pod to, aby pręt wchodził w ERA w taki sposób, który minimalizuje momenty zginające i umożliwia mu możliwie „centralne” przejście przez strefę wybuchu.
Aktywne systemy ochrony (APS) a okno czasowe penetracji
Aktywne systemy ochrony (APS) próbują zneutralizować pocisk jeszcze przed jego uderzeniem w pancerz. W przypadku APFSDS nie chodzi zwykle o klasyczne „zestrzelenie”, lecz o:
zaburzenie lotu i wprowadzenie znacznego yaw,
uszkodzenie lub złamanie rdzenia w powietrzu,
zmianę punktu trafienia na mniej korzystny (np. strefa mocniej opancerzona).
Zderzenie z efektorem APS (np. chmurą odłamków) odbywa się przy bardzo wysokich prędkościach względnych. Nawet częściowe „odgryzienie” fragmentu pręta może drastycznie obniżyć jego zdolność do głębokiej penetracji. APS wymusza więc na projektantach APFSDS dodatkowe kompromisy:
wzmocnienie czołowej części rdzenia (co może zmniejszyć smukłość roboczą),
zmiany w geometrii sabotu i stateczników, by ograniczyć wrażliwość na asymetryczne uszkodzenia,
dostosowanie prędkości i trajektorii lotu, aby utrudnić skuteczne działanie systemu.
Tu szczególnie widać, że „suche” porównanie milimetrów RHAe może niewiele mówić bez znajomości tego, czy dany pocisk ma szansę dotrzeć do pancerza w zakładanej postaci, czy też wcześniej wejdzie w interakcję z APS i dotrze do celu już w formie skróconego, przechylonego odłamka.
Modułowość i „pola słabości” współczesnych pancerzy
Wiele nowoczesnych wież i kadłubów ma konstrukcję modułową. Oznacza to, że:
poszczególne bloki pancerza mogą być wymieniane lub modernizowane,
grubość i typ pancerza różnią się istotnie w zależności od sektora (przód, boki, góra),
powstają obszary „przejściowe” między modułami o potencjalnie innych właściwościach balistycznych.
Dla APFSDS oznacza to, że realny efekt trafienia zależy od miejsca uderzenia bardziej niż w przypadku klasycznych monolitycznych pancerzy. Nawet w obrębie „czoła wieży” można mieć:
strefę maksymalnie wzmocnioną (moduły główne),
strefę o nieco niższej odporności (przejścia, połączenia konstrukcyjne),
miejsca wymuszone konstrukcją (otwory, sensory, przyrządy celownicze).
To tłumaczy, dlaczego wyniki prób poligonowych bywają rozbieżne z teoretycznymi kalkulacjami RHAe. Pocisk może na papierze „nie mieć szans” z deklarowaną odpornością frontu, a w praktyce spenetrować moduł w miejscu, gdzie geometra i układ warstw tworzą lokalne osłabienie strukturalne. Z drugiej strony, trafienie w najbardziej wzmocniony sektor może zakończyć się tylko powierzchownym uszkodzeniem zewnętrznej płyty.
Interakcja z elementami wewnętrznymi pojazdu
Po przebiciu pancerza zewnętrznego APFSDS zwykle nie „kończy pracy” na jednym kanale. Resztki rdzenia i odłamki pancerza:
wchodzą w interakcję z elementami konstrukcyjnymi (wręgi, przegrody),
mogą trafić w wewnętrzne panele przeciwodłamkowe,
uderzają w amunicję, zbiorniki paliwa, moduły elektroniki.
Z punktu widzenia projektanta pancerza chodzi nie tylko o zatrzymanie rdzenia, ale również o kontrolę skutków przebicia. Dlatego w wielu konstrukcjach stosuje się:
panele przeciwodłamkowe z włókien aramidowych lub innych kompozytów,
przegrody wewnętrzne ograniczające rozprzestrzenianie się odłamków,
separację amunicji od przedziału załogi (bunkry amunicyjne z panelami dekompresyjnymi).
Najczęściej zadawane pytania (FAQ)
Jak działa pocisk APFSDS i czym różni się od zwykłego pocisku przeciwpancernego?
Pocisk APFSDS to w uproszczeniu bardzo szybki, wąski pręt z gęstego materiału (wolfram, uran zubożony) wystrzeliwany z lufy za pomocą „koszulki” (sabotu), która po wylocie się odrzuca. Pręt jest stabilizowany brzechwami, a nie obrotem jak klasyczne pociski, i to on faktycznie uderza w pancerz.
W przeciwieństwie do pełnokalibrowego AP/APCBC, przez pancerz nie musi przejść cały „kaliber” pocisku, tylko cienki rdzeń. Dzięki temu ta sama energia działa na znacznie mniejszą powierzchnię, co daje dużo większe ciśnienie w miejscu kontaktu i ułatwia przebicie nowoczesnych, grubych pancerzy.
Dlaczego APFSDS lepiej przebija nowoczesny pancerz kompozytowy niż pociski HEAT?
Strumień kumulacyjny HEAT jest bardzo wrażliwy na przerwy powietrzne, warstwy o różnej gęstości, ceramikę i pancerz reaktywny. Te elementy celowo rozpraszają, wyginają lub rozbijają strumień na kilka słabszych kanałów. Efekt jest taki, że na głębokich warstwach pancerza strumień ma już mocno obniżoną prędkość i spójność.
APFSDS zachowuje się inaczej: długi pręt, jeśli nie zostanie poważnie złamany czy zbyt mocno zdeformowany, potrafi przejść przez kolejne warstwy kompozytu nadal z dużą masą i prędkością. Dlatego wobec silnie chronionego frontu czołgu kinetyczny pręt ma zwykle większą szansę dotarcia do wnętrza niż delikatny strumień HEAT.
Od czego realnie zależy zdolność przebicia pancerza przez APFSDS?
Najczęściej podaje się jedną liczbę w mm RHA, ale to tylko przybliżenie. Kluczowe są: prędkość uderzenia, gęstość i materiał pręta, jego smukłość (stosunek długości do średnicy) oraz stabilność w locie i przy kontakcie z celem. Przy tej samej energii dłuższy, smuklejszy i sztywniejszy rdzeń zwykle lepiej „wchodzi” w pancerz.
Drugie dno to warunki testu: odległość, kąt trafienia, rodzaj pancerza (jednorodna stal, kompozyt, ERA) oraz przyjęte kryterium „przebicia” (np. ile fragmentów przeszło na drugą stronę). Dlatego porównywanie katalogowych mm RHA różnych pocisków bez znajomości metody badania w praktyce bywa mylące.
Dlaczego skuteczność APFSDS spada wraz z odległością bardziej niż w przypadku HEAT?
APFSDS to amunicja czysto kinetyczna – im większa prędkość, tym większa energia, a ta rośnie z kwadratem prędkości. Nawet niewielki spadek prędkości na dalszym dystansie daje wyraźny spadek energii uderzenia i zdolności penetracji. Dochodzi do tego opór aerodynamiczny sabotów i samego pręta, a także rozrzut pocisków i błędy celowania.
Ładunki HEAT z zasady nie opierają się na prędkości pocisku, tylko na działaniu ładunku wybuchowego i wkładki kumulacyjnej. Dla nich różnica między 500 a 1500 m ma dużo mniejsze znaczenie pod względem przebicia, choć nadal wpływa na trafienie w ogóle. W efekcie APFSDS traci „zęby” na długich dystansach szybciej niż pociski kumulacyjne.
Czy pancerz reaktywny ERA jest skuteczny przeciw APFSDS?
ERA została zaprojektowana głównie przeciw strumieniom HEAT i tam jej efekt jest najbardziej spektakularny – ruchoma płyta plus detonacja potrafią praktycznie „odciąć” strumień. W stosunku do APFSDS ERA działa inaczej: deformuje i eroduje pręt, wywołuje jego zginanie, czasem inicjuje złamanie lub odchylenie toru.
Nie oznacza to, że ERA całkowicie zatrzymuje pociski APFSDS. Często „tylko” ogranicza ich zdolność penetracji do poziomu, który pozwala kolejnym warstwom pancerza (stal, ceramika, kompozyty) dokończyć „pracę”. Zależność jest silnie typowa dla konkretnego modelu pocisku i konkretnego układu ERA, więc uniwersalne liczby są tu bardzo umowne.
Co faktycznie dzieje się z pancerzem i wnętrzem czołgu po trafieniu APFSDS?
Przy skutecznej penetracji nie chodzi tylko o „dziurę” po pręcie. Wysokie ciśnienie lokalne i gwałtowne ściskanie materiału pancerza powodują intensywne zjawiska ścinania i kruszenia. Wylatujące z wewnętrznej powierzchni odłamki (tzw. spall) potrafią zadziałać na wnętrze pojazdu równie niszcząco jak sam pręt.
W praktyce oznacza to falę odłamków i płonących fragmentów, które mogą uszkodzić załogę, systemy elektroniczne, amunicję i elementy napędowe. Nowoczesne czołgi starają się to ograniczać m.in. poprzez wykładziny przeciwodpryskowe i oddzielanie magazynów amunicji, ale przy pełnej penetracji APFSDS ryzyko ciężkich uszkodzeń pozostaje bardzo wysokie.
Czy dłuższy pręt APFSDS zawsze oznacza lepszą penetrację?
Większa smukłość (stosunek długości do średnicy) zwykle poprawia zdolność penetracji, bo pręt ma większą „rezerwę” długości na erozję w trakcie przechodzenia przez pancerz. Jednak powyżej pewnego poziomu pojawiają się problemy ze sztywnością i odpornością na wyboczenie, a także ograniczenia związane z długością naboju i komorą amunicyjną działa.
Projektanci balansują więc między „jak najdłuższym” a „wciąż wystarczająco sztywnym” oraz „mieszczącym się w realnym czołgu”. Dodatkowo materiały (np. różne stopy wolframu lub uranu zubożonego) zachowują się odmiennie przy uderzeniu, co sprawia, że sama długość bez informacji o materiale i konstrukcji nie jest pełnoprawnym wyznacznikiem skuteczności.
