Od skrótu do efektu w celu – co kryje się za HESH, HE, HEAT
Co dokładnie znaczą skróty HESH, HE i HEAT
Wszystkie trzy skróty opisują amunicję wykorzystującą energię ładunku wybuchowego, ale każdy z nich działa na cel w inny sposób i z innym zamiarem projektowym.
HE (High Explosive) oznacza po prostu pocisk odłamkowo‑burzący. Jego głównym zadaniem jest wytworzenie silnej fali uderzeniowej oraz chmury odłamków. Konstrukcja jest relatywnie prosta: skorupa, ładunek wybuchowy, zapalnik. HE ma razić przede wszystkim cele „miękkie”: żołnierzy, lekkie pojazdy, zabudowania, umocnienia polowe.
HEAT (High Explosive Anti‑Tank) to pocisk kumulacyjny przeciwpancerny. W odróżnieniu od HE, nie polega na samej fali uderzeniowej, lecz na zjawisku kumulacji – uformowanym stożkowo ładunku, który w trakcie detonacji tworzy wąski, niezwykle energetyczny strumień metalu penetrujący pancerz. Celem jest przebicie pancerza i rażenie wnętrza pojazdu.
HESH (High Explosive Squash Head), w polskich opisach nazywany często pociskiem kruszącym, to z kolei specyficzny brytyjski pomysł na walkę z pancerzem i betonem. Ładunek wybuchowy jest plastyczny; po uderzeniu „rozpłaszcza się” na powierzchni pancerza czy betonu i dopiero po chwili detonuje. Zamiast klasycznego przebicia, generuje silną falę naprężeń w materiale, powodując odpryski (spalling) po stronie wewnętrznej.
Amunicja kinetyczna kontra chemiczna – dwa światy
Aby dobrze rozumieć różnice między HESH, HE i HEAT, trzeba odróżnić dwa główne sposoby niszczenia celu:
amunicja kinetyczna (np. AP, APCR, APFSDS) – przebija pancerz głównie dzięki energii ruchu pocisku, czyli masie i prędkości,
amunicja „chemiczna” – w której głównym źródłem energii jest ładunek wybuchowy i sposób jego użycia (HE, HEAT, HESH, HE‑FRAG itp.).
HE, HEAT i HESH należą do drugiej grupy. W ich przypadku kluczowa jest nie tyle prędkość pocisku, co geometria ładunku, typ zapalnika i sposób przekazania energii materiałowi celu. HE przekształca energię w rozprzestrzeniającą się kulistą falę uderzeniową i odłamki, HEAT – w wąski strumień kumulacyjny, HESH – w falę naprężeń wewnątrz pancerza lub betonu.
Skąd biorą się pomyłki i uproszczenia
W codziennym języku – szczególnie w grach i filmach – skróty HESH, HE oraz HEAT bywają spłycane do prostych etykiet: „HE to przeciwpiechotny, HEAT to przeciwczołgowy, HESH to taki dziwny HE, co bardziej boli pancerz”. Rzeczywistość techniczna jest znacznie bardziej zniuansowana.
Mieszanie pojęć wynika z kilku źródeł:
tłumaczeń skrótów bez zrozumienia fizyki (HEAT bywa nazywany „pociskiem wybuchowym” bez wskazania kumulacji),
uproszczonych mechanik w grach, gdzie np. HEAT ma „magicznie” taką samą przebijalność z każdej odległości, ale kompletnie ignoruje się wpływ kąta trafienia, ERA czy ekranów,
potocznego użycia słowa „burzący” lub „wybuchowy” do wszystkiego, co ma ładunek HE, niezależnie od konstrukcji i przeznaczenia.
Pojawia się więc pytanie kontrolne: co w praktyce jest ważniejsze – kaliber, masa ładunku czy konstrukcja pocisku? W przypadku HE, HEAT i HESH odpowiedź jest wyjątkowo prosta – sama średnica lufy niewiele powie bez analizy geometrii ładunku, zapalnika i tego, jak energia jest przekazywana w cel. Kaliber bywa tylko punktem wyjścia, nie wyrokiem.
Źródło: Pexels | Autor: Tima Miroshnichenko
Krótka mapa terenu – jak klasyfikuje się amunicję czołgową i artyleryjską
Główne rodziny amunicji a miejsce HE, HEAT i HESH
Amunicję do armat czołgowych, haubic, armat polowych i dział przeciwlotniczych można uporządkować według kilku kryteriów. W kontekście HESH, HE i HEAT najważniejszy jest sposób oddziaływania na cel.
Typowe klasy, które przewijają się w literaturze i dokumentach wojskowych:
AP / APC / APCBC / APCR / APDS / APFSDS – rodzina pocisków przeciwpancernych kinetycznych,
HE – klasyczna amunicja odłamkowo‑burząca, często w odmianach HE‑FRAG (odłamkowo‑burząca) lub HE‑FRAG‑FS (odłamkowo‑burząca ze smugaczem),
HEAT – pociski kumulacyjne przeciwpancerne,
HESH – pociski kruszące, specyficznie brytyjskie i nieliczne w innych armiach,
inne typy: HE‑DP (dual purpose – dwuzadaniowe, przeciwpiechotne i przeciwlekko opancerzonym), HE‑VT / HE‑PROX (zapalnik zbliżeniowy), CANISTER (kartacz) i wiele bardziej specjalistycznych rodzajów.
W tej mozaice HE jest bazowym rozwiązaniem „od wszystkiego, ale nie od pancerza”, HEAT – przeciwnikiem czołgów i BWP, HESH – narzędziem do zwalczania pancerza jednorodnego i betonu, w praktyce niszowym i kojarzonym głównie z brytyjskimi armatami gwintowanymi.
Penetracja kinetyczna kontra ładunek wybuchowy
Kluczowa oś podziału przebiega między:
penetracją kinetyczną – wbijanie się twardego rdzenia w pancerz pod wpływem ogromnej energii ruchu; tu liczy się prędkość, twardość rdzenia, kąt trafienia,
oddziaływaniem chemicznym (wybuchowym) – kiedy to energia ładunku zamienia się w falę uderzeniową, strumień kumulacyjny albo falę naprężeń.
<pociski HE, HEAT i HESH nie potrzebują ekstremalnych prędkości, jakie osiągają nowoczesne APFSDS. Ich skuteczność zależy głównie od konstrukcji ładunku i działania zapalnika. Z tego powodu amunicja kumulacyjna HEAT czy HESH bywa strzelana z mniejszą prędkością wylotową niż typowe podkalibrowe rdzenie kinetyczne.
Różnica między amunicją czołgową, artyleryjską i przeciwlotniczą
HE, HEAT i HESH pojawiają się w różnych systemach uzbrojenia, ale ich użycie jest inne w armatach czołgowych, haubicach czy działach przeciwlotniczych.
Amunicja czołgowa – HE jest używane do niszczenia budynków, stanowisk ogniowych, celów miękkich. HEAT pełni rolę pocisku przeciwpancernego, szczególnie w lufach o gładkim przewodzie lub przy braku nowoczesnych APFSDS. HESH występuje głównie w brytyjskich armatacg rifled (np. L7, L11) jako alternatywa wobec HEAT i klasycznego HE.
Amunicja artyleryjska – dominują pociski HE / HE‑FRAG do rażenia dużych obszarów. HEAT w artylerii lufowej jest rzadkością; pojawia się raczej w amunicji specjalnej (np. pociski precyzyjne). HESH praktycznie nie funkcjonuje w klasycznych haubicach polowych.
Amunicja przeciwlotnicza – tu HE zwykle występuje jako HE‑FRAG z zapalnikami zbliżeniowymi lub czasowymi, nastawianymi na eksplozję w pobliżu celu powietrznego. HEAT czy HESH nie mają w tym środowisku racji bytu.
Gdzie jest miejsce HESH i jak oznacza się amunicję
HESH to rozwiązanie specyficzne. Z jednej strony świetnie radziło sobie z pancerzem jednorodnym (RHA) i betonem, z drugiej – jego skuteczność znacząco maleje wobec nowoczesnych pancerzy warstwowych, kompozytowych i ERA/NERA. Dlatego poza Wielką Brytanią i kilkoma użytkownikami brytyjskiej technologii, amunicja HESH przeciw pancerzom pozostaje niszowa.
Oznaczenia amunicji są częściowo ustandaryzowane NATO‑wsko, ale każdy kraj ma swoje niuanse. Typowy pocisk opisuje się zestawem liter: np. HE‑FRAG‑T (odłamkowo‑burzący ze smugaczem), HEAT‑FS (kumulacyjny z pierścieniami stabilizacyjnymi), HESH‑T (kruszący ze smugaczem). Kolorystyka także pomaga: w wielu armiach pociski HE mają pas w kolorze żółtym, HEAT – brązowo‑czarny lub inny zarezerwowany dla amunicji kumulacyjnej. Szczegóły różnią się między państwami, ale skróty HE, HEAT i HESH pozostają czytelne międzynarodowo.
HE – klasyczna amunicja odłamkowo‑burząca i jej rola
Co oznacza HE i jak wygląda typowy pocisk odłamkowo‑burzący
HE (High Explosive) to najprostsza i najpowszechniejsza amunicja wykorzystująca ładunek wybuchowy. Konstrukcyjnie to kompromis między siłą wybuchu a odłamkowaniem. Pocisk musi mieć:
korpus (płaszcz) – stalowy lub stalowo‑żeliwny, o określonej grubości; to z niego powstaną odłamki,
ładunek wybuchowy – np. TNT, amatol, hexolit, wypełniający dużą część wnętrza pocisku,
zapalnik – uderzeniowy, uderzeniowy z opóźnieniem, czasowy, zbliżeniowy lub programowalny.
W wersjach klasycznych większość energii zmienia się w falę uderzeniową i rozbicie korpusu na dziesiątki, setki lub tysiące odłamków. Charakter odłamkowania zależy od:
materiału i grubości korpusu,
sposobu zaprojektowania punktów osłabienia (nacięcia, rowki, specjalne wkładki),
rodzaju ładunku wybuchowego i jego geometrii.
Zapalniki HE – natychmiast czy z opóźnieniem
Dla amunicji odłamkowo‑burzącej HE krytyczny jest typ zapalnika. W uproszczeniu:
zapalnik natychmiastowy – detonacja następuje praktycznie w chwili kontaktu z celem; pocisk wybucha na powierzchni lub tuż nad nią, generując chmurę odłamków i falę uderzeniową na zewnątrz,
zapalnik z opóźnieniem – pocisk wnika częściowo w materiał celu (grunt, ścianę, umocnienie), a ładunek detonuje nieco później, co poprawia efekt burzący wewnątrz struktury.
W nowoczesnych systemach stosuje się też zapalniki programowalne. Można je ustawić przed strzałem, tak aby:
zdetonowały pocisk w powietrzu (airburst) nad okopem,
eksplodowały tuż po przejściu przez ścianę,
zachowały się klasycznie – przy kontakcie z celem.
Dzięki temu jeden typ HE może pełnić rolę nie tylko klasycznej amunicji odłamkowo‑burzącej, ale też „wielozadaniowego” narzędzia do rażenia piechoty za przeszkodami, w okopach czy za murami.
Działanie HE na cele miękkie i lekko opancerzone
Na cele miękkie HE działa przede wszystkim przez:
dużą liczbę odłamków,
falę uderzeniową (szczególnie w zamkniętych przestrzeniach),
Przeciw lekko opancerzonym pojazdom (transportery, pojazdy logistyczne, wozy rozpoznawcze) HE często bywa groźniejsze niż typowy pocisk AP. Odłamki mogą przebić cienkie osłony, uszkodzić silnik, systemy optoelektroniczne, uzbrojenie, unieruchomić pojazd. Nawet jeśli pancerz zatrzyma część odłamków, fala uderzeniowa i efekt burzący potrafią „obgryźć” wszystko, co wystaje na zewnątrz.
Dlaczego HE nie jest typową amunicją przeciwpancerną, ale czołgi jej nie ignorują
HE nie jest projektowany do przebijania grubego pancerza. Czołg z przodu, z pełnym pancerzem kompozytowym, zwykle oprze się bezpośredniemu trafieniu klasycznym HE. To jednak nie oznacza, że HE jest dla załogi bezpieczny.
Pocisk odłamkowo‑burzący może:
zniszczyć optykę, systemy celownicze, kamery,
uszkodzić lufę, elementy wieży, osłony,
zerwać gąsienice lub uszkodzić koła napinające,
uszkodzić czujniki i elementy aktywnych systemów ochrony,
Granice skuteczności HE przeciw czołgom
W praktyce amunicja HE przeciw czołgom pełni raczej rolę obezwładniającą niż klasycznie niszczącą. Co wiemy z doświadczeń bojowych i testów?
trafienie w pancerz czołowy nowoczesnego czołgu z reguły nie prowadzi do przebicia, ale może doprowadzić do utraty zdolności obserwacji i celowania,
uderzenie w boczne strefy wieży lub kadłuba bywa znacznie groźniejsze – odłamki mogą wejść przez słabsze osłony, włazy, strop, a fala uderzeniowa uszkadza elementy wewnętrzne,
uderzenie w podwozie lub gąsienice często unieruchamia pojazd – technicznie czołg żyje, ale praktycznie schodzi z walki.
Zdarzały się sytuacje, gdy seria trafień HE doprowadzała do pożaru wyposażenia zewnętrznego, detonacji przewożonej na pancerzu amunicji, a ostatecznie – do zniszczenia pojazdu. Z punktu widzenia balistyki to jednak efekt uboczny, a nie główne zadanie pocisku HE.
Odmiany HE: HE‑FRAG, HE‑DP, HE z programowaniem
Pod wspólnym szyldem HE funkcjonuje dziś kilka klas amunicji, które w dokumentacji potrafią wyglądać podobnie, ale zachowują się inaczej w celu.
HE‑FRAG – klasyczna odłamkowo‑burząca, zoptymalizowana na dużą liczbę odłamków. Korpus jest projektowany tak, by rozpadał się w możliwie kontrolowany sposób. To podstawowa amunicja haubic i dział polowych.
HE‑DP / HE‑PFF / MP‑T – pociski dwuzadaniowe (dual‑purpose, multi‑purpose), łączące cechy HE i HEAT albo HE i AP. Zwykle mają programowalne zapalniki i złożoną konstrukcję, dzięki czemu jedna sztuka amunicji zastępuje kilka starszych typów.
HE z programowanym airburst – wyspecjalizowana odmiana do rażenia celów za osłoną, w okopach i w zabudowie. Detonacja następuje w ściśle określonym punkcie toru lotu, liczonym przez system kierowania ogniem.
Tego typu „wielozadaniowe HE” stopniowo wypierają proste pociski z zapalnikami tylko uderzeniowymi. Armia redukuje liczbę typów amunicji, a załogi zyskują bardziej elastyczne narzędzie.
Źródło: Pexels | Autor: www.kaboompics.com
HEAT – pocisk kumulacyjny krok po kroku
Co oznacza HEAT i na czym polega efekt kumulacyjny
Skrót HEAT (High Explosive Anti‑Tank) opisuje amunicję przeciwpancerną, która nie polega na energii kinetycznej, lecz na efekcie kumulacyjnym. Konstrukcyjnie to wciąż pocisk z ładunkiem wybuchowym, ale uformowany w specyficzny sposób.
W uproszczeniu kluczowy jest wkładka kumulacyjna, najczęściej w kształcie stożka lub czaszy, wykonana z metalu (miedź, stal, stopy specjalne). Wokół niej znajduje się ładunek wybuchowy, a całość jest tak zaprojektowana, by przy detonacji:
fala wybuchu ściska i odwraca wkładkę,
powstaje hipersoniczny strumień metalu (jet kumulacyjny),
strumień ten w bardzo krótkim czasie przebija pancerz, działając jak wąska, bardzo intensywna „palnikowa” wiązka.
To zjawisko ma dobrze opisane podstawy fizyczne i jest powtarzalne. Pancerz nie jest „przepalany” w klasycznym sensie – metal jest wypychany i częściowo topiony przez gigantyczne ciśnienia w wąskiej strefie kontaktu.
Konstrukcja pocisku HEAT: główne elementy
Aby efekt kumulacyjny zaistniał, pocisk HEAT musi spełnić kilka warunków konstrukcyjnych. Zwykle zawiera:
korpus nośny – utrzymuje geometrię ładunku i wkładki w locie oraz przy uderzeniu,
wkładkę kumulacyjną – o odpowiednim kącie stożka i materiale, decyduje wprost o głębokości penetracji,
ładunek wybuchowy – równomiernie otaczający wkładkę, sformowany tak, aby detonacja przebiegała przewidywalnie,
dystanser / bezpiecznik odległościowy – zapewnia właściwy stand‑off, czyli odległość między wkładką a powierzchnią pancerza w chwili detonacji,
zapalnik – reagujący na uderzenie lub zbliżenie, wyzwala detonację w odpowiednim momencie.
Jeżeli odległość stand‑off jest zbyt mała lub zbyt duża, strumień kumulacyjny rozpadnie się albo nie zdąży się w pełni uformować. Dlatego w wielu pociskach HEAT stosuje się przedłużone noski, wysuwane pręty lub specjalne bezpieczniki, które ustalają w miarę stały dystans.
Dlaczego HEAT nie potrzebuje dużej prędkości wylotowej
W przeciwieństwie do APFSDS, gdzie liczy się prędkość początkowa i masa rdzenia, skuteczność HEAT zależy przede wszystkim od geometrii ładunku oraz jakości wkładki. Energia chemiczna materiału wybuchowego i jego układ generują strumień, który wykonuje „pracę” penetracji.
Niesie to kilka konsekwencji praktycznych:
pociski HEAT można wystrzeliwać z niższych prędkości, także z dział o gorszej balistyce,
HEAT idealnie nadaje się do wyrzutni rakietowych, granatników przeciwpancernych, pocisków kierowanych – nośnik ma tylko dostarczyć głowicę do celu,
zbyt duża prędkość i nadmierne obroty pocisku (od gwintowanej lufy) mogą degradować strumień kumulacyjny przez efekt odśrodkowy.
Z tego powodu pociski HEAT do armat gwintowanych zwykle mają specjalne konstrukcje stabilizujące (np. pierścienie, płetwy) i rozwiązania ograniczające prędkość obrotową wkładki.
Działanie HEAT po przebiciu pancerza
Przebicie pancerza przez HEAT to dopiero pierwszy etap. Najgroźniejsze jest to, co dzieje się wewnątrz pojazdu.
Wraz ze strumieniem kumulacyjnym do wnętrza dostaje się:
chmura odłamków pancerza wtłoczonych do środka,
cząstki stopionego metalu z wkładki,
gungorzące gazy i wysoka temperatura.
Dla załogi i wyposażenia skutki są dramatyczne: pożary, detonacja amunicji, zniszczenie systemów elektronicznych. Niekiedy uszkodzenie nie obejmuje całego pojazdu – pojedyncze trafienie HEAT potrafi „tylko” zniszczyć przedział silnikowy lub unieruchomić wieżę, co tak czy inaczej eliminuje wóz z walki.
Ograniczenia HEAT: pancerze warstwowe i ERA
Rozwój pancerzy złożonych znacząco zmienił krajobraz zagrożeń dla pocisków HEAT. Klasyczny strumień kumulacyjny jest szczególnie wrażliwy na:
pancerz reaktywny ERA – płytki z materiałem wybuchowym, które detonują pod wpływem trafienia i fizycznie deformują / rozpraszają strumień,
pancerze NERA (non‑explosive reactive armour) – warstwy elastycznych materiałów i stali, które uginając się, rozszczepiają jet,
ekrany dystansowe – kraty, siatki, pancerze zewnętrzne montowane na BWP i czołgach, powodujące przedwczesną detonację HEAT i rozpad strumienia przed dotarciem do głównego pancerza.
Odpowiedzią stały się głowice tandemowe, gdzie pierwsza (mniejsza) głowica detonuje element ERA, a druga – główna – ma przebić właściwy pancerz. Skrót HEAT w dokumentacji bywa uzupełniany, ale sama zasada efektu kumulacyjnego pozostaje ta sama.
HESH – brytyjski pomysł na walkę z pancerzem i betonem
Co oznacza HESH i czym różni się od HEAT
Skrót HESH (High Explosive Squash Head) – nazywany też czasem HEP (High Explosive Plastic) – opisuje pocisk, który na lufie wygląda jak klasyczne HE, lecz w celu zachowuje się zupełnie inaczej niż HEAT.
Mechanizm działania HESH opiera się nie na strumieniu kumulacyjnym, lecz na efekcie kruszącym i fali naprężeń w materiale celu. W uproszczeniu:
głowica pocisku ma miękki, plastyczny ładunek wybuchowy,
przy uderzeniu w płytę stalową lub betonową ładunek „rozpłaszcza się” na większej powierzchni, niczym bryła plasteliny rzucona o ścianę,
zapalnik z opóźnieniem powoduje detonację już po tym, jak ładunek zdąży się rozprowadzić,
w materiale celu powstaje silna fala naprężeń, która może spowodować odpryskiwanie kawałków od strony przeciwnej (tzw. spalling).
Kluczowa różnica: HEAT próbuje „przebić się” przez pancerz w wąskim kanale, HESH wyrywa odłamki od wewnętrznej strony bez konieczności pełnego przebicia.
Konstrukcja pocisku HESH
Typowy pocisk HESH zawiera kilka charakterystycznych elementów:
cienkościenny korpus – mniej istotny jako źródło odłamków, jego rola to głównie nośnik ładunku,
plastyczny ładunek wybuchowy – najczęściej o dużej gęstości energii, pozwalający na „rozlanie się” na powierzchni celu,
długi zapalnik z opóźnieniem – tak dobranym, by ładunek zdążył się rozprowadzić, ale nie oderwać od celu,
często smugacz – by umożliwić obserwację toru lotu i korektę ognia.
Powierzchnia trafienia HESH jest stosunkowo szeroka. Zamiast punktowego przebicia mamy „plamę” eksplozji, która generuje falę naprężeń w płycie. Jeżeli pancerz jest jednorodny i sztywny, od strony wewnętrznej odrywają się odłamki o dużej energii, groźne dla załogi, instalacji i amunicji.
Działanie HESH na pancerz jednorodny i beton
Najlepsze efekty HESH uzyskuje na pancerzu jednorodnym RHA (Rolled Homogeneous Armour) oraz na betonowych konstrukcjach – schronach, bunkrach, murach nośnych.
Na pancerzu stalowym HESH powoduje typowe odpryski wewnętrzne. Załoga może nie widzieć wyraźnej dziury z zewnątrz, ale w środku pojawiają się odłamki i uszkodzenia.
Na betonie pocisk często kruszy dużą powierzchnię, naruszając strukturę muru, wyrywając fragmenty, otwierając przejścia lub niszcząc stanowiska ogniowe.
Dla wojsk lądowych dużą zaletą HESH była swego czasu jego wielozadaniowość: ten sam typ pocisku nadawał się do zwalczania czołgów z boku i tyłu, niszczenia fortyfikacji polowych i umocnień żelbetowych.
Dlaczego HESH kojarzy się głównie z Brytyjczykami
Historia wykorzystania HESH jest silnie związana z brytyjską szkołą budowy czołgów i armat. Kilka powodów:
W Wielkiej Brytanii przez dekady stosowano armaty gwintowane (L7, L11, L30), w których bardzo wysoka prędkość pocisku nie była priorytetem, za to ceniono uniwersalność amunicji.
HESH pasował do tej filozofii: dawał przyzwoite możliwości przeciwpancerne przeciwko ówczesnym pancerzom, a równocześnie był skuteczny przeciw betonowi.
Inne państwa postawiły wcześniej na HEAT i APDS/APFSDS, rezygnując z inwestowania w rozwój HESH.
Wraz z pojawieniem się pancerzy kompozytowych i reaktywnych skuteczność HESH przeciw czołgom zaczęła gwałtownie spadać. Pancerze warstwowe dobrze rozpraszają fale naprężeń, a wewnętrzne wyłożenia przeciwodpryskowe redukują spalling. Dlatego dziś HESH pozostaje w arsenale niewielu użytkowników i często pełni raczej rolę środka do walki z betonem niż z nowoczesnymi MBT.
Ograniczenia HESH na współczesnym polu walki
Przeciwko nowoczesnym czołgom HESH ma kilka poważnych słabości:
pancerz warstwowy i kompozytowy tłumi fale naprężeń znacznie lepiej niż jednolita płyta stali,
Jak HESH radzi sobie z pancerzami warstwowymi i dodatkowymi osłonami
Na pojazdach wyposażonych w pancerz kompozytowy, elementy ERA oraz wyłożenia przeciwodpryskowe efekt HESH jest mocno osłabiony. Fala naprężeń rozprasza się na granicach między różnymi materiałami (stale o różnej twardości, ceramika, kompozyty, elastomery), a elastyczne warstwy pochłaniają energię i ograniczają powstawanie spalling’u.
Do tego dochodzą:
liner’y przeciwodpryskowe – wykładziny wewnętrzne z kevlaru, włókien aramidowych lub gumy, które przechwytują drobne odpryski,
ekrany zewnętrzne – kosze, moduły ERA, dodatkowe płyty, które zmieniają warunki kontaktu pocisku z główną płytą pancerza.
Efekt jest prosty: tam, gdzie kiedyś pojedynczy pocisk HESH mógł wyrządzić poważne szkody, dziś często kończy się na uszkodzeniach zewnętrznych modułów i ograniczonym oddziaływaniu na wnętrze pojazdu. Wciąż jednak pozostaje realne zagrożenie dla cienko opancerzonych BWP, transporterów, wozów zabezpieczenia technicznego oraz dla infrastruktury.
Zastosowania HESH poza typową wojną pancerzową
W niektórych scenariuszach współczesnych HESH zachował użyteczność. Dotyczy to zwłaszcza:
niszczenia umocnień polowych – schrony z żelbetu, stanowiska ogniowe w zabudowaniach, punkty obserwacyjne,
zadań wsparcia ogniowego – gdy ten sam wóz musi raz razić cel lekko opancerzony, raz kruszyć mur lub mostek,
walki miejskiej, gdy siła fali i kruszące działanie ładunku HESH pozwalają szybko wybić otwór w ścianie lub zasypać wejście do budynku.
W praktyce armie, które utrzymały HESH w arsenale, traktują go częściej jako narzędzie inżynieryjno‑szturmowe niż stricte przeciwpancerne. Na poligonach zdarzają się sytuacje, gdy to właśnie HESH okazuje się najwygodniejszym środkiem do neutralizacji starego schronu czy mostka, który trzeba szybko unieszkodliwić.
Źródło: Pexels | Autor: Terrance Barksdale
HE vs HEAT vs HESH – podobne skróty, różne zjawiska fizyczne
Trzy rodzaje energii: fala, strumień i odłamki
Za każdym z omawianych skrótów stoi inne wykorzystanie energii materiału wybuchowego. W dużym uproszczeniu:
HE – koncentruje się na fali uderzeniowej i odłamkach,
HEAT – zamienia energię chemiczną w strumień kumulacyjny,
HESH – eksploatuje falę naprężeń w materiale celu.
Wszystkie wykorzystują detonację ładunku wybuchowego, ale sposób „przekazania” tej energii do celu jest całkowicie inny. To podstawowy punkt, który rozdziela ich zastosowania, zalety i ograniczenia. Pytanie kontrolne: co wiemy o każdym z nich z perspektywy praktyka?
Pocisk HE (High Explosive) w wersji artyleryjskiej czy czołgowej jest projektowany tak, by po detonacji:
wygenerować silną falę ciśnienia w powietrzu lub materiale celu,
rozbić korpus na możliwie optymalną liczbę odłamków o odpowiedniej masie i prędkości,
oddziaływać na cele miękkie (piechota, pojazdy nieopancerzone), lekkie umocnienia, elementy infrastruktury.
W zależności od typu zapalnika HE może detonować:
przy uderzeniu w cel (zapalnik uderzeniowy – działanie odłamkowe i burzące na powierzchni),
z niewielkim opóźnieniem (lekkie zagłębienie się w ziemię, beton, ścianę),
nad celem (zapalnik zbliżeniowy – efekt odłamkowy rozłożony „parasolem” nad jednostką).
W porównaniu z HEAT i HESH klasyczny HE jest bardziej „ślepy” – nie próbuje inteligentnie oddziaływać na konkretną płytę pancerza, tylko generuje maksymalny efekt w określonej strefie. To czyni go podstawową amunicją do wsparcia ogniowego, ale ogranicza skuteczność przeciwko ciężko opancerzonym celom.
HEAT: precyzyjny „skalpel” przeciw pancerzom
Pocisk HEAT z kolei jest projektowany jak narzędzie do otwierania grubych, stosunkowo małych celów – płyt pancerza, ścian żelbetowych, stropów schronów. Cała konstrukcja ładunku kumulacyjnego służy temu, by:
uzyskać możliwie długi, wąski strumień metalu o ogromnej prędkości,
dobrać kąt stożka, grubość wkładki i ładunku tak, aby strumień był stabilny na wymaganym dystansie stand‑off,
przekuć pancerz i wprowadzić do wnętrza pojazdu gorącą mieszankę metalu i gazów.
HEAT z definicji nie jest idealny do rażenia celów powierzchniowych: eksplozja i odłamki są ubocznym efektem. W realnej walce zdarza się, że pocisk HEAT uszkodzi lekki budynek czy pojazd nieopancerzony, ale nie to jest jego specjalizacją.
HESH: fala naprężeń zamiast przebijania
HESH operuje na jeszcze innym poziomie. Nie musi przebijać pancerza, by unieszkodliwić załogę lub sprzęt wewnątrz. Kluczowy jest sposób, w jaki fala detonacji rozchodzi się w jednolitej płycie:
ładunek najpierw rozlewa się po powierzchni, tworząc swego rodzaju „plaster” materiału wybuchowego,
detonacja generuje falę, która biegnie przez grubość pancerza,
przy krawędzi wewnętrznej dochodzi do rozwarstwienia – odłupywania fragmentów stali.
Dlatego HESH lepiej sprawdza się przeciwko starszym konstrukcjom z grubą, jednorodną płytą niż przeciwko modułowym, dzielonym pancerzom nowoczesnych MBT. Tam, gdzie trzeba „przebić się” przez kombinację ceramiki, stali i elastomerów, pełny efekt fali naprężeń jest trudniejszy do uzyskania.
Porównanie efektów w celu: ten sam cel, trzy różne skutki
Jeżeli na tym samym pojeździe bojowym zastosujemy trzy typy opisywanej amunicji, efekty będą diametralnie różne.
HE – uszkodzi elementy zewnętrzne (optykę, gąsienice, anteny), może oderwać moduły ERA, podpalić sprzęt na zewnątrz. We wnętrzu skutki będą ograniczone, chyba że dojdzie do wtórnej detonacji amunicji lub pożaru po przebiciu cienkich fragmentów konstrukcji.
HEAT – w razie skutecznej penetracji stworzy „kanał” zniszczeń przez pancerz i groźną chmurę odprysków oraz gorących gazów w środku. Strefa rażenia jest relatywnie wąska, ale śmiertelna dla wszystkiego, co znajdzie się na jej drodze.
HESH – przy klasycznym pancerzu powoduje rozrzut odprysków od wewnętrznej strony na większej powierzchni, niekoniecznie przebijając płytę. Z zewnątrz pojazd może wydawać się nienaruszony, a w środku załoga odnosi rany od odprysków i uszkodzony jest sprzęt.
Różnica jest istotna nie tylko z punktu widzenia załogi, ale i logistyki napraw. Po trafieniu HEAT wóz może mieć wyraźną dziurę w pancerzu i miejscowe, ale ciężkie zniszczenia. Po trafieniu HESH – brak otworu, za to poważnie zdewastowane wnętrze i trudne do oceny uszkodzenia strukturalne płyty.
Kiedy dowódca wybierze HE, kiedy HEAT, a kiedy HESH
W praktyce na poziomie plutonu czy kompanii decyzja o użyciu konkretnego typu amunicji jest mieszaniną taktyki, dostępności i procedur. Schemat bywa następujący:
HE – do „zmiękczania” pozycji, rażenia piechoty w okopach, niszczenia lekkich budynków, neutralizacji środków ogniowych na otwartym terenie. To także standardowy wybór przy strzelaniu na ślepy cel (koordynaty) lub w terenie zabudowanym, gdy priorytetem jest efekt obszarowy.
HEAT – gdy rozpoznanie potwierdzi obecność celów opancerzonych (wozy bojowe, czołgi starszych typów, transportery) lub trwałych umocnień, których nie da się łatwo kruszyć samym HE. Używany także z wyrzutni ppanc., gdzie brak klasycznego APFSDS.
HESH – dziś raczej jako środek specjalistyczny: zwalczanie bunkrów, mostów, ścian żelbetowych, starszych typów czołgów i BWP, jeśli znajdują się pod dogodnym kątem i w zasięgu. Tam, gdzie występuje w magazynach, często pełni rolę „amunicji do zadań specjalnych” niż rutynowego wyboru.
Na poziomie doktryny różne armie rozwiązały to odmiennie. Część z nich ograniczyła asortyment do APFSDS + HE, uznając HEAT i HESH za domenę granatników oraz pocisków kierowanych. Inne utrzymują bogatszy „mix” w jednostkach pancernych, godząc się na bardziej złożoną logistykę w zamian za elastyczność.
Podobne skróty, inne ryzyka dla załogi
Ze strony żołnierza siedzącego w środku czołgu HE, HEAT i HESH oznaczają inne zagrożenia. Obrazowo:
przy HE największym problemem jest fala uderzeniowa, pożary, wtórne eksplozje oraz uszkodzenia zewnętrznego wyposażenia – zwłaszcza, jeśli czołg stoi na otwartym terenie pod ogniem artylerii,
przy HEAT kluczowe jest miejsce trafienia i to, czy strumień kumulacyjny trafi w przedział załogi lub amunicji; powstający z tego „tunel śmierci” ma zwykle bardzo lokalny, ale śmiertelny charakter,
przy HESH istotne są rozrzut i energia odprysków od wewnętrznej strony pancerza – nawet niewielkie fragmenty stali z wysoką prędkością potrafią uszkodzić optykę, elektronikę i ranić ludzi.
To właśnie różnice w mechanizmach uszkodzeń wymusiły rozwój osłon wewnętrznych, pancerzy kompozytowych, wkładek przeciwodpryskowych i innych rozwiązań konstrukcyjnych. Technik projektujący wnętrze wozu bojowego musi zadawać sobie pytanie: nie tylko „jak gruba jest płyta?”, ale także „co się stanie, gdy trafi w nią HE/HEAT/HESH?”.
Klasyfikacja amunicji – gdzie w tabelkach mieszczą się HE, HEAT, HESH
W dokumentacji i na poligonach amunicję czołgową i artyleryjską klasyfikuje się według kilku kryteriów:
sposób oddziaływania – kinetyczna, chemiczna (kumulacyjna, termobaryczna), odłamkowa, burząca,
rodzaj zapalnika – uderzeniowy, z opóźnieniem, zbliżeniowy, czasowy, programowalny.
Pod tym względem:
HE ląduje zwykle w kategorii HE‑Frag (high explosive fragmentation), jako amunicja odłamkowo‑burząca,
HEAT figuruje jako amunicja kumulacyjna, często z dodatkiem oznaczenia typu głowicy (mono, tandem),
HESH bywa klasyfikowany osobno jako amunicja krusząca lub plastikowa (HEP), choć w tabelach może być zgrubnie podciągany pod „specjalne HE”.

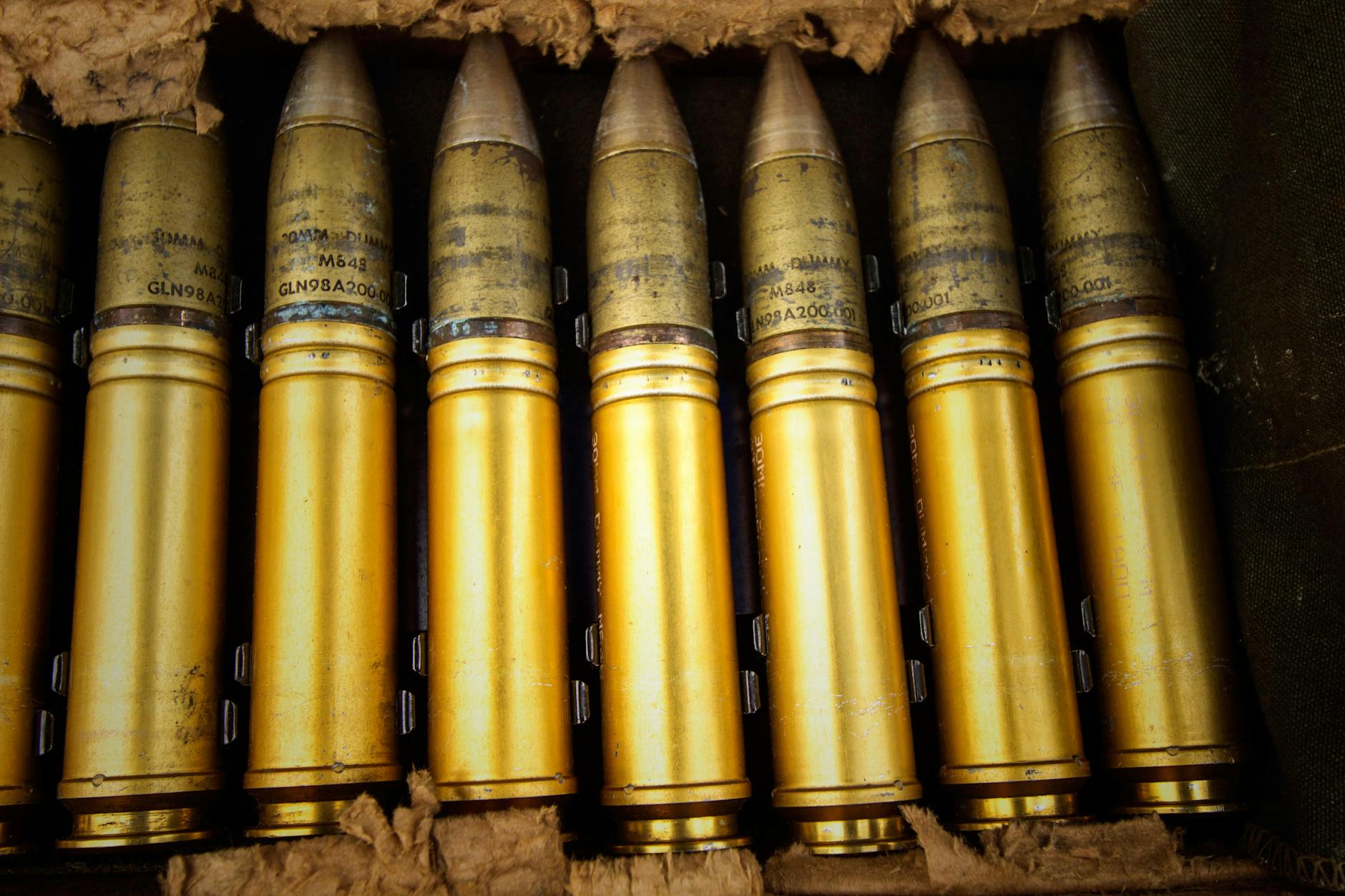

Na poziomie użytkownika różnica jest często bardzo przyziemna: oznaczenia na skrzyni i łusce, kolor pierścieni, napisy techniczne. Stąd biorą się pomyłki językowe – ktoś widzi na pocisku „HE‑coś”, zasłyszy „heat” i wrzuca wszystko do jednego worka. Z punktu widzenia praktyka to jednak trzy różne narzędzia do trzech nieco innych zadań.
Co zostaje wspólne: walka o kompromis między specjalizacją a uniwersalnością
Najważniejsze punkty
HE, HEAT i HESH to trzy różne sposoby użycia energii ładunku wybuchowego: HE tworzy falę uderzeniową i odłamki, HEAT – strumień kumulacyjny przebijający pancerz, a HESH – falę naprężeń wywołującą odpryski wewnątrz pancerza lub betonu.
HE (High Explosive) działa przede wszystkim przeciwko „miękkim” celom – żołnierzom, lekkim pojazdom, zabudowaniom – i ma prostą konstrukcję: skorupa, ładunek wybuchowy, zapalnik.
HEAT (High Explosive Anti‑Tank) jest amunicją kumulacyjną zaprojektowaną do zwalczania czołgów i BWP; jego skuteczność zależy od geometrii wkładki kumulacyjnej, kąta trafienia oraz obecności pancerza reaktywnego czy ekranów.
HESH (High Explosive Squash Head) wykorzystuje plastyczny ładunek, który rozpłaszcza się na powierzchni celu, a następnie detonuje, generując w materiale falę naprężeń i odpryski – szczególnie groźne dla załogi pojazdu lub obsady bunkra.
Podstawowy podział amunicji przebiega między pociskami kinetycznymi (AP, APFSDS itd.), które przebijają pancerz energią ruchu, a amunicją „chemiczną” (HE, HEAT, HESH), w której kluczowa jest konstrukcja ładunku wybuchowego i zapalnika.
Powszechne uproszczenia – zwłaszcza w grach i filmach – rozmywają różnice między tymi typami; pytanie kontrolne brzmi: nie „jaki kaliber?”, lecz „jak zaprojektowano ładunek i w jaki sposób przekazuje energię w cel?”.
