Szerokość gąsienic a nacisk na grunt: prosta fizyka, wielkie konsekwencje

Po co w ogóle zajmować się szerokością gąsienic

Na pierwszy rzut oka szerokość gąsienicy wydaje się detalem w porównaniu z kalibrem armaty czy grubością pancerza. W praktyce to jeden z kluczowych parametrów, który decyduje, czy czołg dojedzie na pozycję, czy zakopie się w pierwszym błotnistym rowie. Szerokość taśmy gąsienicy wprost kształtuje nacisk jednostkowy na grunt, a więc to, jak bardzo pojazd „wciska się” w podłoże i jaką ma realną mobilność w terenie.

Im szersza gąsienica i im dłuższy odcinek styku z ziemią, tym większa powierzchnia podparcia. Przy tej samej masie czołgu oznacza to niższy nacisk na każdy centymetr kwadratowy. Na miękkim gruncie różnica między 0,8 a 1,2 kg/cm² może decydować, czy pojazd przejedzie po rozmiękłej łące, czy natychmiast zacznie się topić w błocie. Szerokość gąsienic wpływa też na przyczepność przy ruszaniu, hamowaniu i skręcie oraz na zużycie zarówno samej gąsienicy, jak i nawierzchni, po której jedzie pojazd.

Dla pojazdu bojowego mobilność terenowa bywa cenniejsza od dodatkowych milimetrów pancerza. Czołg, który nie dojedzie na pozycję, nie odda żadnego skutecznego strzału. Sam silnik i moc nie wystarczą, jeśli nacisk na grunt jest zbyt duży – napęd tylko szybciej zakopie pojazd w błocie. Dlatego konstruktorzy balansują: masa całkowita, moc, geometria zawieszenia i właśnie szerokość gąsienic muszą wspólnie tworzyć układ, który „niesie” pojazd po typowych dla teatru działań podłożach.

W porównaniu z kołami szeroka taśma gąsienicy ma naturalną przewagę na miękkich, nierównych i zmiennych gruntach. Koła przenoszą obciążenie przez małe punkty styku, nawet jeśli mają duży przekrój. Gąsienica rozkłada masę na długi pas, który może się dopasować do kształtu terenu, „mostkować” małe dziury i koleiny, a jednocześnie nie wciskać się tak głęboko w miękkie podłoże. Różnica jest szczególnie widoczna na piasku, torfie, śniegu czy rozmiękłej glinie – tam, gdzie kołowy transporter grzęźnie, czołg z szerokimi gąsienicami potrafi przejechać bez większych problemów.

Dwa skrajne scenariusze dobrze pokazują, o jakich kompromisach mowa:

• Błoto / śnieg / torf: szerokie gąsienice obniżają nacisk jednostkowy, skracają głębokość zapadania, poprawiają trakcję i zmniejszają ryzyko „zawieszenia się” kadłuba na brzegu koleiny. Tutaj liczy się każdy dodatkowy centymetr szerokości, dopóki nie wejdą do gry inne ograniczenia konstrukcyjne.
• Twardy grunt / asfalt / beton: bardzo szerokie gąsienice oznaczają większą masę własną układu jezdnego, wyższe opory przy skręcie oraz szybsze zużycie nakładek gumowych i samej nawierzchni drogi. Na drogach szersza taśma rzadko daje realną przewagę, natomiast generuje koszty i komplikacje logistyczne (transport, ograniczenia szerokości pojazdu).

Zrozumienie, jak szerokość wchodzi do równania nacisku na grunt, pozwala trzeźwo spojrzeć na utarte slogany typu „szerokie gąsienice = wszędzie przejedzie” i wychwycić sytuacje, w których szersza taśma jest już tylko cięższą, bardziej kłopotliwą częścią, a nie realnym zyskiem w terenie.

Prosta fizyka nacisku na grunt – od ciężaru do cm²

Nacisk jednostkowy – intuicja i podstawowe wzory

Cała „magia” szerokich gąsienic sprowadza się do jednego, banalnego wzoru z fizyki: nacisk = siła / powierzchnia. W czołgu siłą jest ciężar pojazdu (masa razy przyspieszenie ziemskie), a powierzchnią – suma pól kontaktu obu gąsienic z podłożem. Im większa ta powierzchnia, tym mniejszy nacisk jednostkowy, wyrażany najczęściej w kg/cm² lub kPa.

Dla uproszczenia w kalkulacjach inżynierskich często używa się masy w kilogramach i powierzchni w centymetrach kwadratowych, przyjmując, że 1 kg wywiera nacisk odpowiadający ciężarowi tej masy (9,81 N), pomijając dokładne przeliczenie na niutony. W praktyce, gdy porównuje się różne pojazdy, to zaokrąglenie wystarcza, by ocenić, który układ gąsienic „odciąża” grunt skuteczniej.

Jeśli potrzebne są bardziej precyzyjne wartości, wchodzą jednostki ciśnienia:

• 1 Pa = 1 N/m²,
• 1 kPa = 1000 N/m²,
• w przybliżeniu: 1 kg/cm² ≈ 98 kPa.

Dla żołnierza czy mechanika liczy się jednak nie tyle sama liczba w kPa, co porównanie: czy nacisk danego czołgu jest bliższy naciskowi stopy człowieka w butach, ciężarówki na oponach, czy może gąsienic lekkiego pojazdu rozpoznawczego. Jeśli przy masie 50 ton i polu styku 50 000 cm² nacisk wynosi 1 kg/cm², to zwiększenie powierzchni kontaktu do 60 000 cm² (np. przez szersze gąsienice) obniży nacisk do około 0,83 kg/cm² – w miękkim terenie taka różnica potrafi przełożyć się na całkiem inne zachowanie pojazdu.

Co jest realną powierzchnią styku gąsienicy z gruntem

Błąd często spotykany w uproszczonych rozważaniach polega na przyjmowaniu, że cała długość gąsienicy liczy się do powierzchni styku. W rzeczywistości nośny jest tylko odcinek, na którym gąsienica realnie dociska grunt – od pierwszego punktu styku z przodu do miejsca, w którym zaczyna się „odwijać” z tylnego koła napędowego.

Na geometrię tej strefy wpływają między innymi:

• rozstaw kół jezdnych,
• wysokość i położenie kół skrajnych (napędowego i napinającego),
• ugięcie zawieszenia pod obciążeniem,
• ugięcie samej gąsienicy i reakcja podłoża (czy się zapada, czy nie).

Na twardym, nieodkształcalnym podłożu strefa styku bywa krótsza niż geometryczna długość odcinka „leżącego” między kołami, bo część gąsienicy wisi nieznacznie nad nawierzchnią. Na miękkim gruncie sytuacja się odwraca – gąsienica i grunt uginają się tak, że realna długość odcinka nośnego rośnie, choć kosztem zagłębienia się pojazdu. Dlatego te same gąsienice na piasku mogą mieć większą powierzchnię kontaktu niż na betonie, ale jednocześnie generować większe opory jazdy.

Rola ugięcia gąsienicy i podłoża

Ugięcie gąsienicy pod obciążeniem tworzy charakterystyczny „banan” pomiędzy kołami jezdnymi. Im większa masa i im bardziej miękkie podłoże, tym głębsze to ugięcie. Powierzchnia styku rośnie, ale kosztem zapadania się pojazdu. Przy bardzo słabym gruncie (torf, głębokie błoto) w pewnym momencie szerokość gąsienicy przestaje być kluczowa, bo grunt nie ma w ogóle nośności – pojazd tonie tak samo, niezależnie od tego, czy nacisk wynosi 0,7 czy 0,9 kg/cm².

W praktyce obserwuje się kilka efektów:

• Na umiarkowanie miękkim gruncie szersza gąsienica wydłuża i poszerza strefę styku, obniżając nacisk i ograniczając głębokość kolein.
• Na bardzo miękkim podłożu grunt jest wypierany na boki, a kadłub może „usiąść” na gruncie między gąsienicami, co nagle dramatycznie zwiększa opory ruchu i ryzyko unieruchomienia.
• Na gruncie twardym i lekko elastycznym (np. ubita ziemia) ugięcie jest niewielkie, więc różnice w polu styku wynikają głównie z geometrii układu jezdnego i szerokości taśmy.

Z tego powodu dane katalogowe podające nacisk jednostkowy często są wartościami uśrednionymi lub teoretycznymi, liczonymi tylko z geometrii układu, bez uwzględnienia zachowania realnego podłoża.

Dlaczego „suche” dane katalogowe potrafią kłamać

Katalogowy nacisk na grunt to zwykle obliczenie: masa pojazdu podzielona przez prostokąt (szerokość gąsienicy × długość styku). Pomija się:

• dynamiczne przemieszczenie masy (hamowanie, przyspieszanie, jazda po nachyleniach),
• różną reakcję przodu i tyłu pojazdu na przeszkody,
• zmienność długości styku przy jeździe po nierównościach,
• zmęczenie materiałowe i odkształcenia gąsienic w czasie eksploatacji.

Dwa czołgi o podobnym katalogowym nacisku mogą zachowywać się zupełnie inaczej w terenie. Jeden ma sztywne zawieszenie i krótką strefę podparcia, drugi – dłuższe gąsienice, większe ugięcie i lepsze „dopasowanie” do nierówności. Teoretycznie nacisk ten sam, praktycznie: jeden przejeżdża bez wysiłku, drugi szarpie, ślizga się i łatwiej się zakopuje.

Dlatego przy ocenie mobilności terenowej lepiej traktować nacisk katalogowy jako punkt wyjścia, a nie jedyną prawdę objawioną. Dopiero połączenie tej liczby z analizą szerokości gąsienicy, długości podparcia, charakterystyki zawieszenia i typowego podłoża na danym teatrze działań daje pełniejszy obraz.

Od szerokości gąsienicy do realnego śladu na ziemi

Szerokość, długość podparcia i geometria układu jezdnego

Szerokość gąsienicy wchodzi do równania nacisku na grunt w bardzo prosty sposób: powierzchnia styku ≈ szerokość gąsienicy × długość odcinka nośnego × 2 (dla obu stron pojazdu). O ile długość odcinka nośnego jest określana głównie przez rozstaw kół jezdnych oraz konstrukcję zawieszenia, o tyle szerokością taśmy stosunkowo łatwo manewrować na etapie projektu, a nawet eksploatacji (poszerzanie na warunki zimowe).

Geometria układu jezdnego decyduje, ile tej szerokości da się sensownie wykorzystać. Długi, niski kadłub z wieloma kołami jezdnymi daje dłuższy odcinek styku, a więc większe pole podparcia przy danej szerokości. Krótszy kadłub z mniejszą liczbą kół będzie miał krótszą strefę nośną – zwiększanie wyłącznie szerokości nie nadrobi całkowicie tej różnicy, choć z pewnością poprawi sytuację.

Przy ocenie realnego „śladu” na ziemi trzeba patrzeć na cały układ:

• szerokość taśmy gąsienicy,
• długość efektywnego kontaktu z podłożem,
• rozłożenie ciężaru wzdłuż kadłuba (wieża, silnik, magazyn amunicji),
• sztywność i skok zawieszenia.

Dwa czołgi o tej samej szerokości gąsienicy mogą mieć zupełnie inne właściwości: jeśli jeden z nich ma wyraźnie dłuższy odcinek podparcia, jego nacisk jednostkowy będzie wyraźnie mniejszy, nawet bez zwiększania szerokości taśmy.

Przykład liczbowy: ta sama masa, różna szerokość

Dla intuicji warto przepracować prosty przykład liczbowy. Załóżmy czołg o masie 50 000 kg, z długością odcinka nośnego 3,5 m na każdej gąsienicy. Rozważmy trzy warianty szerokości gąsienicy: 50 cm, 65 cm i 80 cm.

Uproszczone obliczenia (w przybliżeniu):

Przejście z 50 cm na 65 cm szerokości gąsienicy obniża nacisk o ponad 20%. Kolejne poszerzenie do 80 cm przynosi dalsze ~19% redukcji. Gołym okiem widać, że każdy dodatkowy centymetr szerokości daje coraz mniejszy względny zysk – dlatego konstruktorzy szukają punktu, w którym zysk mobilności równoważy wzrost masy, oporów ruchu i komplikacje konstrukcyjne.

Gdzie poszerzanie przestaje mieć sens

Poszerzanie gąsienicy nie jest liniowym „lekarstwem na wszystko”. Powyżej pewnej szerokości koszty zaczynają rosnąć szybciej niż korzyści. W praktyce projektanci muszą pogodzić kilka ograniczeń:

• nośność gruntu (jeśli podłoże i tak „puszcza”, dalsze obniżanie nacisku niewiele zmienia),
• wysokość i szerokość skrajni (transport kolejowy, mosty, tunele),
• masa samej gąsienicy i elementów układu jezdnego,
• obciążenia boczne przy skręcie i ryzyko zrzucenia gąsienicy,
• opory toczenia na twardym podłożu.

Na bardzo szerokich gąsienicach rośnie przede wszystkim masa wirująca (ogniwa, rolki, koła). Silnik musi rozpędzić cięższy układ, hamulce muszą go wytracić. Wzrost trwania cykli przyspieszanie–hamowanie potrafi być bardziej odczuwalny niż czysta zmiana nacisku jednostkowego.

Drugi efekt to obciążenia boczne. Im szersza gąsienica, tym większa dźwignia działająca na koła jezdne i piasty podczas skrętu w miejscu czy na przyczepnym podłożu. W skrajnym przypadku przy mocnym skręcie na suchym asfalcie można dosłownie „wykręcić” gąsienicę z prowadnic lub przyspieszyć pękanie ogniw.

Z tego powodu sensowne poszerzanie kończy się tam, gdzie:

• obniżenie nacisku nie daje już istotnej poprawy przechodzenia po typowych gruntach na danym teatrze działań,
• koszt masowy i mechaniczny (wzmocnione wahacze, szersze koła, mocniejsze napinacze) zaczyna „zjadać” zapas masowy i niezawodność.

Nacisk na grunt a rodzaj podłoża – co się dzieje w glebie

Jak różne grunty „odpowiadają” na nacisk gąsienicy

Te same wartości nacisku jednostkowego dają zupełnie inne efekty na piasku, glinie czy torfie. Kluczowe jest to, jak grunt reaguje na obciążenie – czy się sprężyście ugina, czy plastycznie płynie, czy „pęka” jak sucha skorupa.

Praktycznie można wyróżnić kilka typowych zachowań:

• Piaski luźne – grunt łatwo się przesypuje, nośność zależy mocno od zagęszczenia. Szeroka gąsienica zmniejsza zapadanie, ale przy zbyt dużych obciążeniach piasek „ucieka” spod ogniw. Zwiększa się klin piasku przed gąsienicą i rosną opory jazdy.
• Gliny wilgotne – silnie plastyczne, „trzymają” kształt koleiny. Przy umiarkowanym nacisku tworzą stabilne „torowisko”, ale przy zbyt dużym nacisku koleina się pogłębia, aż kadłub zaczyna ryć w dnie. Wtedy dodatkowe centymetry szerokości nie rozwiązują problemu.
• Torfy, namuły, bagna – grunt o bardzo małej wytrzymałości na ścinanie. Nawet niskie naciski powodują głębokie zapadanie. Najważniejsza staje się całkowita głębokość zanurzenia i zdolność utrzymania napędu ponad warstwą, w której grunt „płynie”. Tu często wygrywają bardzo długie, „pontonowe” gąsienice lub pojazdy specjalistyczne.
• Grunty spoiste, zmarznięte – nośne, ale śliskie. Nacisk jednostkowy jest mniej krytyczny, kluczowa staje się przyczepność kątowa (zęby, ostrogi) i geometria ogniw. Zbyt szeroka gąsienica potrafi wręcz pogorszyć prowadzenie, bo trudniej „wgryźć się” w twardą powierzchnię.

Ten sam czołg z tą samą szerokością gąsienic może na suchej glinie jechać „jak po szynach”, a w mokrym torfie ugrzęznąć po kilkunastu metrach – decyduje mechanika gruntu, a nie sam prosty wzór masa/powierzchnia.

Pionowe zagęszczenie, ścinanie i tworzenie kolein

Nacisk gąsienicy nie tylko dociska pojazd do podłoża. Powoduje też realną przebudowę warstw gleby. Dzieje się to w dwóch głównych kierunkach:

• pionowo – warstwy są zagęszczane, pory powietrza znikają, rośnie gęstość objętościowa,
• poziomo – grunt jest ścinany i wypierany na boki, powstaje „wał” po bokach koleiny.

Im węższa gąsienica przy danej masie, tym głębsze działanie w dół – szybkie tworzenie głębokich kolein, mocne zagniatanie warstw nośnych. Szeroka gąsienica rozkłada nacisk bardziej powierzchniowo: koleina jest płytsza, choć szersza, a główny „ruch” gruntu odbywa się bliżej powierzchni.

W praktyce dla wojska oznacza to różnicę między:

• szlakiem, po którym kolejne pojazdy nadal mogą jechać bez ryzyka osadzenia kadłuba,
• korytem błota, w którym po kilku przejazdach pierwszy w kolumnie jeszcze się wydostanie, a piąty zakopie się po dno.

Rolnicy znają ten efekt z gąsienicowych ciągników: szerokie taśmy pozwalają wjechać wcześniej na pole i później z niego zjechać, bo mniej uszkadzają strukturę gleby w warstwie ornej. U czołgu przelicza się to na zdolność utrzymania prędkości marszowej na rozmokniętych szlakach.

Wpływ wilgotności i temperatury

Ta sama szerokość gąsienicy zachowuje się inaczej w zależności od pory roku. Kilka prostych zależności dobrze oddaje praktykę:

• przemarznięta gleba – jak cienka płyta betonowa na sprężystym podkładzie; nacisk jednostkowy ma mniejsze znaczenie, za to rośnie tarcie przy skręcie,
• gleba w stanie „plastycznym” (po deszczu, odwilż) – szczególnie wrażliwa na duże naciski, szybko tworzy się głębokie błotniste koryto,
• gleba przesuszona, spękana – górna warstwa może się kruszyć i ślizgać po bardziej nośnej, twardszej warstwie pod spodem; gąsienica musi „przebić” warstwę luźną.

Stąd biorą się realne różnice między naciskiem katalogowym a tym, co załoga widzi w terenie: ten sam pojazd w styczniu przechodzi bez problemu po polu, a w kwietniu zakopuje się na tej samej trasie, mimo identycznych liczb w tabelach.

Szerokość gąsienic a przyczepność, manewrowość i zużycie

Szerokość a trakcja – nie tylko nacisk

Przyczepność to nie tylko iloczyn nacisku i współczynnika tarcia. Gąsienica pracuje jak ciągłe koło z „zębami”, które wgryzają się w grunt. Szerokość wpływa na kilka rzeczy naraz:

• długość linii styku z gruntem – przy szerszej taśmie zęby rozkładają się na większej szerokości, co ogranicza lokalne przeoranie gleby i poślizg,
• kierunek sił tarcia – szersza taśma daje większą powierzchnię boczną, która pracuje przy jazdach ukośnych na zboczach (mniejsze ryzyko zsuwania),
• rozmieszczenie żeber/ostrogów – przy szerokiej gąsienicy można stosować inne wzory bieżnika, lepiej dostosowane do błota czy śniegu.

Na miękkich gruntach szersza gąsienica zwykle poprawia trakcję, bo ogranicza zapadanie i pozwala utrzymać korzystniejszy kąt zahaczenia ogniw o podłoże. Jednak na twardej, śliskiej nawierzchni (lód, ubity śnieg) większa szerokość przy gładkich ogniwach nie koniecznie pomaga – liczy się jakość ostróg i możliwość ich dociśnięcia do powierzchni. Przy zbyt niskim nacisku jednostkowym ostrogi mogą „ślizgać się” zamiast się wgryzać.

Skręt w miejscu i promień zawracania

Typowy pojazd gąsienicowy skręca różnicą prędkości między lewą i prawą taśmą, a często – pełnym zatrzymaniem jednej z nich. Szerokość gąsienicy mocno wpływa na opory takiego manewru.

Podczas skrętu w miejscu każde ogniwo musi „przetoczyć” się po gruncie, wykonując ruch złożony: obrót wokół własnej osi i ślizg boczny. Im szersza gąsienica, tym większa powierzchnia, która w danej chwili musi się ślizgać. Efekt:

• na twardym podłożu – dramatycznie rosną siły działające na przekładnie boczne, koła napędowe i piasty,
• na miękkim – gąsienica „orze” grunt, co tworzy głębokie wiry błota i zwiększa szansę na zakopanie przy wielokrotnych korektach toru.

Dla dowódcy plutonu oznacza to prostą rzecz: pojazd na bardzo szerokich gąsienicach lepiej prowadzić dużymi, płynnymi łukami, rzadziej zarządzać skrętem w miejscu, zwłaszcza na twardym, przyczepnym podłożu. W przeciwnym razie układ jezdny dostaje po prostu w kość.

Wpływ na zużycie ogniw, rolek i kół napędowych

Szeroka gąsienica to większa dźwignia działająca na elementy prowadzące i napędowe. Zmienia się charakter zużycia:

• ogniwa – większe momenty zginające przy bocznych obciążeniach (jazda w koleinach, na zboczu, gwałtowne skręty); rośnie ryzyko pęknięć przy krawędziach,
• rolki jezdne – większy nacisk na zewnętrzne krawędzie bieżni, szybsze ścieranie przy niewielkich niedokładnościach ustawienia,
• koła napędowe – większe obciążenia zębów przy wchodzeniu w ogniwa, szczególnie gdy gąsienica jest zabrudzona kamieniami lub oblodzona,
• prowadnice i bandaże – szerszy bieżnik to większa powierzchnia tarcia przy skrętach, wyższa temperatura i szybsze „szlifowanie” gumy lub poliuretanu.

W jednostkach, które przesiadały się z węższych gąsienic na poszerzane wersje zimowe, typowa obserwacja była podobna: poprawa mobilności w śniegu i błocie, ale zauważalnie szybsze zużycie bandaży i większe obciążenie przekładni bocznych przy intensywnym szkoleniu na poligonach o twardym podłożu.

Komfort jazdy i zmęczenie załogi

O szerokości gąsienic rzadko myśli się w kontekście komfortu, a wpływ jest realny. Szeroka gąsienica z dłuższym odcinkiem nośnym:

• łagodniej „mostkuje” mniejsze nierówności,
• rzadziej „wgryza się” ostro w pojedyncze przeszkody (kamienie, krawędzie),
• powoduje bardziej równomierne rozłożenie drgań wzdłuż kadłuba.

W praktyce przekłada się to na mniej gwałtowne szarpnięcia, mniejsze kołysanie poprzeczne i trochę niższe zmęczenie załogi po długim marszu w ciężkim terenie. Z kolei bardzo wąskie, twarde gąsienice potrafią sprawić, że czołg na kamienistej drodze „skacze” jak wóz na stalowych obręczach.

Historyczne przykłady – kiedy szerokość ratowała, a kiedy przeszkadzała

Wczesne czołgi: wąskie gąsienice i twarde wnioski

Pierwsze konstrukcje gąsienicowe często powstawały na bazie doświadczeń z rolnictwa i sprzętu budowlanego. Zakładano, że skoro traktor gąsienicowy radzi sobie na polu, to podobne rozwiązanie wystarczy dla pojazdu bojowego. Szybko okazało się, że masa czołgu, dodatkowy pancerz i uzbrojenie drastycznie zmieniają sytuację.

Typowy problem wczesnych lat: zbyt wąskie gąsienice względem rosnącej masy. Pojazdy radziły sobie jeszcze na drogach polnych, ale w rozmokniętym, rozjeżdżonym terenie pól bitewnych grzęzły. Analiza była brutalnie prosta: nacisk jednostkowy jak w ciężkiej ciężarówce, a oczekiwania – jak wobec lekkiego traktora.

Kolejne generacje szybko „urosły” na szerokości, ale bez skokowego zwiększania długości podparcia. Efekt: poprawa, ale nie rewolucja. Dopiero połączenie szerszych taśm z dłuższym kadłubem i bardziej zaawansowanym zawieszeniem dało zauważalną zmianę mobilności terenowej.

Fronty błotne i zimowe – lekcje z masowego ugrzęźnięcia

Kampanie prowadzone na terenach o słabej infrastrukturze drogowej – zwłaszcza tam, gdzie dominowały gliny i czarnoziemy – wymusiły realne myślenie o nacisku na grunt. Seryjne czołgi, projektowane często pod kątem marszu po stosunkowo dobrych drogach, trafiały w jesienne i wiosenne błoto.

Typowy scenariusz:

1. Na początku zgrupowania pojazdów ruszają z pełnym wyposażeniem po w miarę twardej powierzchni.
2. Po kilku przejazdach ten sam szlak zamienia się w głębokie koleiny, bo nacisk wąskich gąsienic przecina warstwę nośną.

Polowe „patenty” na szerokość – nakładki, bandaże, zmiany ciśnienia

Gdy konstrukcja jest dana, załoga i służby techniczne mają ograniczony katalog trików, żeby „oszukać” nacisk na grunt i zachowanie gąsienicy. Najczęstsze rozwiązania to:

• poszerzacze / nakładki zimowe – dodatkowe płyty mocowane po zewnętrznej stronie ogniw; zwiększają szerokość roboczą, ale też masę nieresorowaną i siły skrętu,
• segmentowe „buty” gumowe – stosowane na marsze po drogach utwardzonych; zmieniają charakter tarcia, czasem minimalnie poszerzają ślad i poprawiają zachowanie na gołoledzi,
• zmiana obciążenia pojazdu – zrzut części paliwa lub zapasów przed przejazdem przez najgorszy odcinek trasy, żeby na chwilę zmniejszyć nacisk jednostkowy,
• modyfikacja ustawienia rolek i napinaczy – w ramach dopuszczalnych regulacji; inny „banan” gąsienicy nad gruntem potrafi poprawić samooczyszczanie i zmniejszyć ryzyko zbierania błota na krawędziach.

W praktyce dowódca kolumny powinien łączyć te środki z planowaniem trasy. Czasem lepiej nadłożyć 2–3 km po twardszym, wyżej położonym polu niż „przepalać” przekładnie na krótszym, ale rozmokniętym skrócie, nawet jeśli gąsienice są poszerzone.

Gąsienice mieszane: kompromis między szerokością a logistyką

Rozwiązaniem stosowanym w niektórych armiach są konfiguracje mieszane: jeden typ gąsienicy podstawowej i kilka zestawów nakładek lub alternatywnych ogniw. Daje to pewną elastyczność:

• na marsz strategiczny – węższe, lżejsze gąsienice z wkładkami drogowymi,
• na działania w terenie miękkim – ten sam kadłub na szerokich taśmach błotno-śniegowych,
• na misje długoterminowe – wariant pośredni, mniej agresywny dla infrastruktury i nadal sensowny w polu.

Problem pojawia się w logistyce. Każda dodatkowa wersja gąsienicy to:

• osobne zapasy ogniw, sworzni, bandaży,
• czas na przezbrojenie pojazdu (często liczony w godzinach ciężkiej pracy),
• konieczność szkolenia załóg i personelu technicznego w kilku procedurach obsługi.

Dlatego sens takiego rozwiązania jest największy tam, gdzie przewidywany teatr działań jest skrajnie różny od standardowego – np. jednostki nastawione na obronę w rejonach bagiennych, górskich czy arktycznych.

Wpływ szerokości na taktykę wykorzystania czołgów i BWP

Szerokość gąsienic kształtuje nie tylko dane katalogowe, ale też sposób prowadzenia walki. Kilka praktycznych efektów widać gołym okiem:

• wybór osi natarcia – cięższe czołgi na szerokich taśmach mogą podejść bliżej po mokrych łąkach, podczas gdy BWP na węższych gąsienicach zostają z tyłu lub trzymają się dróg,
• tempo marszu zgrupowania – kolumna jedzie tak szybko, jak jej najwolniejszy element; jeśli część pojazdów ma „za wąsko” do warunków, całość musi się dostosować,
• wykorzystanie terenów „zakazanych” dla kół – lasy, podmokłe nieużytki, śnieg; szeroka gąsienica przestaje być dodatkiem, a staje się kluczowym atutem.

Dowódca kompanii, który zna granice swojego sprzętu, planuje ruch inaczej: na odcinkach przyczepnych dopuszcza gęstsze skręty i manewry, w błocie świadomie ogranicza „mielenie” gruntu. Szerokość gąsienic wchodzi wtedy do kalkulacji obok paliwa, amunicji i czasu.

Starcie filozofii: „pływanie w błocie” kontra „twarde drogi”

Historia zna dwa skrajne podejścia do projektowania gąsienic:

• filozofia błotna – bardzo szerokie taśmy, długi odcinek styku, stosunkowo miękkie zawieszenie; priorytetem jest mobilność w glinie, śniegu i na nieutwardzonych drogach,
• filozofia drogowa – węższe gąsienice, większa prędkość maksymalna, mniejszy hałas i mniejsze zużycie infrastruktury; zakłada się marsz głównie po sieci drogowej i ograniczony kontakt z „prawdziwym” błotem.

W praktyce większość współczesnych konstrukcji ląduje gdzieś pośrodku, ale ślady tych założeń widać w proporcjach: stosunku szerokości gąsienic do masy i szerokości kadłuba. Sprzęt projektowany z myślą o dużych, słabo zagospodarowanych przestrzeniach zwykle ma bardziej „rozłożystą” sylwetkę i niższy nacisk jednostkowy niż odpowiedniki tworzone pod działania w rejonach zurbanizowanych.

Szerokość gąsienic w działaniach miejskich

Na pierwszy rzut oka wydaje się, że w mieście szerokość gąsienic ma mniejsze znaczenie – twarde podłoże, krawężniki, fragmenty asfaltu. Rzeczywistość bywa inna:

• przejazdy po gruzie – zburzone ściany tworzą mieszaninę pustaków, cegieł, betonu i zbrojenia; szersza taśma rozkłada obciążenie na większej ilości kruchych elementów i zmniejsza ryzyko zapadnięcia w świeże leje lub piwnice,
• pokonywanie krawężników i schodów – szeroka gąsienica „mostkuje” krótkie, ostre przeszkody, dzięki czemu obciążenie rozkłada się na kilka stopni naraz,
• niszczenie nawierzchni – węższe, twarde gąsienice bardziej koncentrują nacisk, potrafią łatwiej rozbić krawędź studzienki, cienką płytę nad kanałem czy słaby mostek.

Do tego dochodzi kwestia skrętu. W wąskich ulicach pełny obrót w miejscu na szerokiej taśmie może fizycznie „ściąć” asfalt do głębokości kilku centymetrów, odsłaniając podłoże o innej przyczepności. Kolejne przejazdy mają już inne warunki niż pierwszy pojazd – to też trzeba brać pod uwagę przy planowaniu kolejności w kolumnie.

Szerokość gąsienic a przejazd przez mosty i przeprawy

Punktem zapalnym bywa też współpraca z inżynierią. Mosty szturmowe, promy, przeprawy składane mają określoną szerokość torów najazdowych. Szerokie gąsienice niosą tu zarówno korzyści, jak i problemy:

• większa tolerancja na niedokładne najechanie – szeroka taśma „złapie” więcej powierzchni rampy nawet przy lekkim zjechaniu z osi,
• większe siły boczne przy korektach toru na wąskim moście – szersza taśma silniej „przycina” się do krawędzi, co obciąża konstrukcję i samą gąsienicę,
• problemy z niektórymi starymi mostami – gdzie tor gąsienicy musi zmieścić się pomiędzy barierkami, a poszerzacze lub nakładki zimowe fizycznie się nie mieszczą.

Dlatego w dokumentach taktyczno-technicznych obok masy często pojawia się szerokość śladu gąsienicy. Inżynierowie mostowi muszą wiedzieć nie tylko, ile pojazd waży, ale na jaką szerokość rozkłada to obciążenie, żeby dobrać odpowiedni typ przęsła czy przeprawy pływającej.

Modernizacje: dodanie pancerza a „krytyczna” szerokość gąsienic

Wraz z modernizacją czołgów i BWP masa rośnie. Dodatkowy pancerz, systemy aktywnej obrony, klimatyzacja – wszystko to dociąża pojazd. Jeśli szerokość gąsienic pozostaje bez zmian, nacisk jednostkowy idzie w górę i w pewnym momencie przekracza sensowną granicę dla lokalnych warunków gruntowych.

Objawia się to dość konkretnie:

• trasy, które dawniej były przejezdne „z marszu”, zaczynają wymagać zabezpieczenia przez saperów,
• pojazd częściej „siada” na kadłubie w miejscach, które starsza wersja pokonywała bez większego wysiłku,
• statystyki uszkodzeń układu jezdnego rosną – bo częściej walczy on z głębokim błotem i koleinami.

Stąd przy poważnych modernizacjach często pojawia się pytanie: czy podnieść tylko moc silnika, czy także zwiększyć szerokość gąsienic (lub przejść na nowy typ o innym rozkładzie nacisku). Druga opcja jest trudniejsza technicznie – wymaga często zmian w zawieszeniu i kadłubie – ale bez niej „dopakowany” czołg staje się silny na papierze, a słabszy w realnym terenie.

Przykłady „miękkich” i „twardych” konfiguracji z historii

W różnych okresach widać, jak inżynierowie reagowali na wnioski z pola walki, często właśnie poprzez zmianę szerokości gąsienic:

• konwersje frontowe – dokładanie prowizorycznych poszerzy gąsienic z desek, kątowników czy odlewanych płyt po kampaniach, w których standardowe taśmy okazywały się zbyt wąskie; poprawa w błocie była zwykle wyraźna kosztem żywotności układu jezdnego,
• wersje tropikalne i pustynne – przejście na szersze gąsienice z innym bieżnikiem, żeby radzić sobie na piasku i miękkiej glebie aluwialnej w oazach; pojazdy w takiej konfiguracji na twardym europejskim asfalcie bywały bardziej „ociężałe” w skręcie,
• wersje „drożne” – odwrotny kierunek: węższe gąsienice dla jednostek stacjonujących w rejonach górskich i miejskich, gdzie kluczowy był przejazd przez wąskie tunele, mostki i uliczki, a błoto stanowiło mniejszy problem.

Ciekawym efektem ubocznym bywało też to, że wprowadzanie szerszych gąsienic wymuszało zmianę taktyki rozstawienia pojazdów na pozycjach maskowanych. Szerszy ślad trudniej ukryć: koleiny są bardziej wyraźne i szybciej czytelne dla rozpoznania wrogiego – zarówno naziemnego, jak i powietrznego.

Gąsienice w wojskach powietrznodesantowych i lekkich

Jednostki lekkie, zwłaszcza desantowe, żyją w permanentnym kompromisie: masa kontra możliwości transportowe. Gąsienice są ciężkie, a szerokie – jeszcze cięższe i szersze gabarytowo. Z tego wynikają specyficzne decyzje:

• częsty wybór węższych taśm, by zmieścić pojazd w ładowni samolotu lub na platformie spadochronowej,
• Projektowanie kadłuba tak, żeby przy minimalnej szerokości gąsienic i tak uzyskać rozsądny nacisk jednostkowy – poprzez redukcję masy i skrócenie pojazdu,
• wprowadzenie modułowych zestawów poszerzających, montowanych dopiero po wylądowaniu (o ile sytuacja operacyjna i logistyka na to pozwalają).

W efekcie taki pojazd bywa akceptowalny na twardym gruncie i drogach polowych, ale w ciężkim błocie nigdy nie dorówna „ciężkim” czołgom i BWP z wyspecjalizowanymi gąsienicami. Tu fizyki nie da się oszukać: jeśli nacisk na grunt jest zbliżony do ciężarówki, zachowanie w błocie też będzie jej podobne.

Szerokość gąsienic w kontekście dronów i nowoczesnych czujników

Nowy czynnik, który coraz częściej wchodzi do kalkulacji, to obserwacja z powietrza i rozpoznanie satelitarne. Ślad gąsienicy jest bardzo wyraźnym wskaźnikiem ruchu jednostek pancernych. Szerokość ma tu znaczenie z kilku powodów:

• łatwość klasyfikacji – różne typy pojazdów zostawiają różnie szerokie ślady; im bardziej charakterystyczna szerokość i rozstaw, tym łatwiej analitykowi (i algorytmowi) określić typ sprzętu,
• trwałość śladu – szerokie gąsienice głębiej naruszają strukturę gruntu; koleiny utrzymują się dłużej i są lepiej widoczne na zobrazowaniach, zwłaszcza przy niskim słońcu,
• kontrast na tle otoczenia – duże, głębokie koleiny w zbożu czy na łące tworzą linię, która „bije po oczach” na zdjęciach lotniczych.

Nie oznacza to, że należy „odchudzać” gąsienice tylko po to, by ślad był węższy. Raczej rośnie znaczenie maskowania trasy marszu (jazda po istniejących drogach, zmiana osi ruchu, wykorzystanie zadrzewień) oraz unikanie zbędnego „orania” terenu przez skręty w miejscu i wjazdy na miękkie grunty, gdy nie jest to konieczne.

Przyszłość: aktywne zawieszenia i „inteligentne” gąsienice

W projektach koncepcyjnych coraz częściej pojawiają się pomysły adaptacyjnych układów jezdnych, które zmieniają efektywny ślad w zależności od warunków. Chodzi nie tylko o samą szerokość, lecz także o rozkład nacisku w obrębie gąsienicy.

Rozważa się między innymi:

Najczęściej zadawane pytania (FAQ)

Jak szerokość gąsienic wpływa na nacisk czołgu na grunt?

Szerokość gąsienic wchodzi do wzoru wprost: im szersza taśma (i im dłuższy odcinek styku z ziemią), tym większa powierzchnia podparcia, a więc niższy nacisk jednostkowy. Dla tej samej masy czołgu poszerzenie gąsienic obniża nacisk na każdy centymetr kwadratowy podłoża.

W praktyce oznacza to mniejsze zapadanie się w miękki grunt, płytsze koleiny i mniejsze ryzyko, że kadłub „usiądzie” na brzegu koleiny. Różnica rzędu kilku dziesiątych kg/cm² potrafi zdecydować, czy wóz przejedzie przez rozmiękłą łąkę, czy zostanie unieruchomiony po kilkunastu metrach.

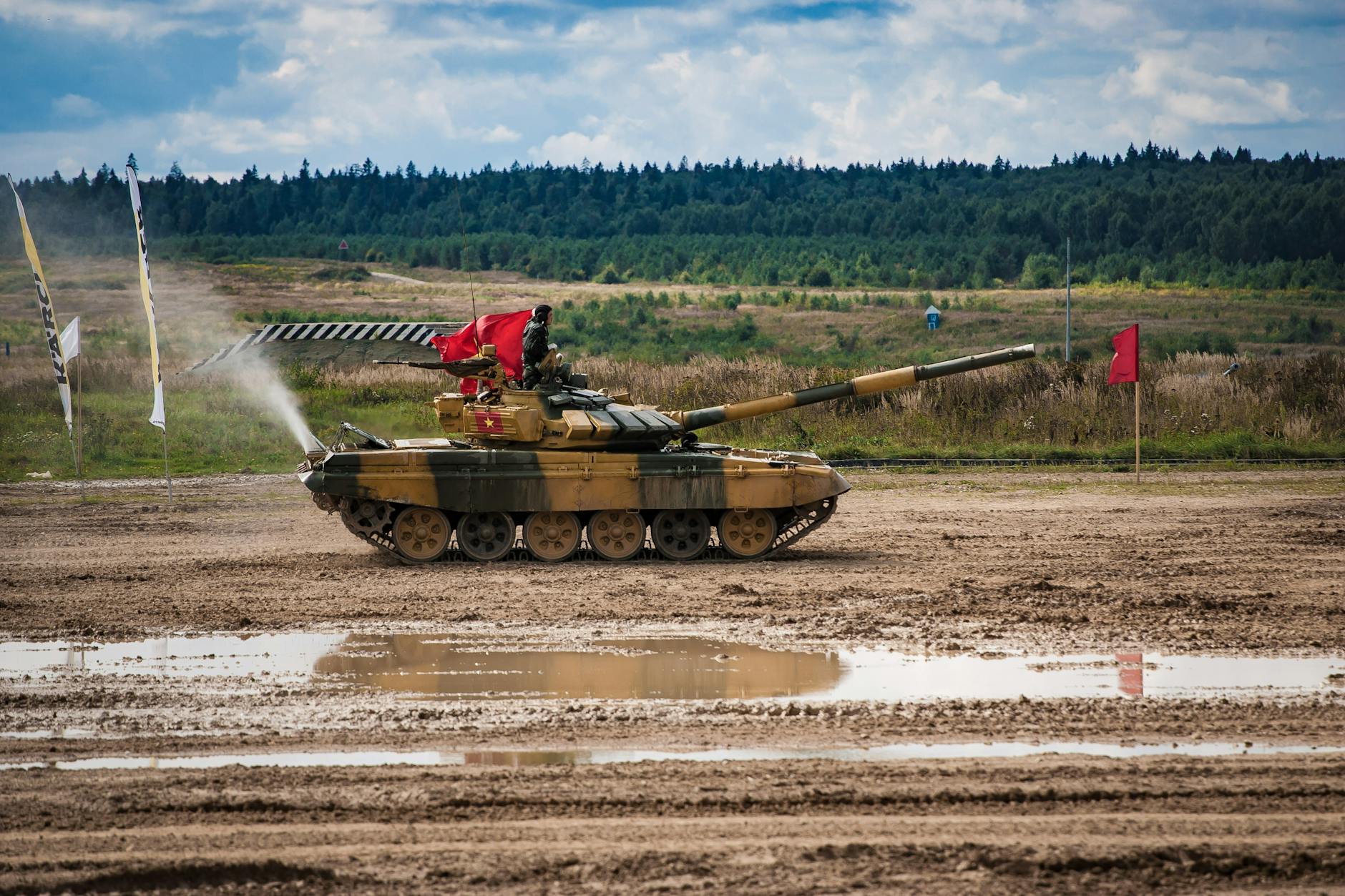

Dlaczego czołgi na szerokich gąsienicach lepiej jeżdżą po błocie i śniegu?

Na błocie, śniegu czy torfie grunt ma małą nośność i łatwo się odkształca. Szeroka gąsienica rozkłada ciężar czołgu na większą powierzchnię, więc nacisk na grunt spada i pojazd mniej się zapada. Jednocześnie długi pas styku poprawia trakcję – gąsienica ma za co „zaczepić”, łatwiej jest ruszyć i utrzymać kierunek.

W efekcie czołg z szerokimi gąsienicami może przejechać tam, gdzie kołowy transporter albo pojazd z węższą taśmą zacznie się topić, kręcić kołami w miejscu albo „zawiesi” kadłub na grzbiecie koleiny. Oczywiście do momentu, gdy grunt przestaje mieć jakąkolwiek nośność – wtedy toną już wszystkie konstrukcje.

Czy szersze gąsienice zawsze są lepsze?

Nie. Szersza gąsienica jest korzystna głównie na miękkich, grząskich gruntach. Na twardym podłożu (asfalt, beton, ubita droga) bardzo szeroka taśma generuje więcej problemów niż korzyści: większą masę układu jezdnego, wyższe opory przy skręcie i szybsze zużycie nakładek gumowych oraz samej nawierzchni drogi.

Dochodzi też kwestia logistyki: szerokie gąsienice zwiększają całkowitą szerokość pojazdu, utrudniają transport kolejowy i drogowy oraz serwis. Konstruktorzy szukają więc balansu – tak dobrać szerokość, żeby czołg miał sensowną mobilność w typowych warunkach teatru działań, bez dociążania go niepotrzebnie na drogach.

Jak w praktyce oblicza się nacisk czołgu na grunt?

W najprostszym ujęciu dzieli się masę pojazdu przez powierzchnię styku obu gąsienic z podłożem. Przy masie w kilogramach i powierzchni w centymetrach kwadratowych dostajemy nacisk w kg/cm². To wystarcza do porównań między pojazdami, np. który ma „lżejszy krok” na miękkim gruncie.

Trzeba jednak pamiętać, że do powierzchni styku liczy się tylko realnie nośny odcinek gąsienicy, a nie cała jej długość. Wpływ ma geometria kół jezdnych, ugięcie zawieszenia i to, jak zachowuje się sam grunt. Dlatego katalogowe liczby są wartościami orientacyjnymi – w terenie realne zachowanie może być inne.

Czemu nacisk katalogowy często nie zgadza się z tym, co widać w terenie?

Nacisk katalogowy liczy się zwykle „na sucho”: masa pojazdu / (szerokość gąsienicy × geometryczna długość styku). Taki wzór pomija m.in. przemieszczenie masy przy hamowaniu i przyspieszaniu, zmianę długości styku na nierównościach oraz odkształcenia gąsienic i podłoża podczas eksploatacji.

W efekcie dwa czołgi o podobnym nacisku z tabeli mogą zachowywać się zupełnie inaczej w błocie czy na śniegu. Jeden może mieć bardziej korzystną geometrię zawieszenia, lepiej „kłaść” gąsienicę na ziemi i faktycznie mniej się zapadać, mimo identycznych wyliczeń na papierze.

Dlaczego czołg na szerokich gąsienicach potrafi „usiąść na brzuchu” mimo niskiego nacisku?

Na bardzo miękkim podłożu grunt wypierany przez gąsienice ucieka na boki, a środkowa część pod nimi zapada się głęboko. Jeśli koleiny staną się wystarczająco głębokie, kadłub zaczyna opierać się o grunt między gąsienicami. W tym momencie znaczna część ciężaru spoczywa nie na gąsienicach, tylko na „brzuchu” pojazdu.

To gwałtownie zwiększa opory ruchu – silnik się męczy, gąsienice ślizgają się, a pojazd często staje w miejscu. Szerokość taśmy nie pomoże, jeśli nośność gruntów jest drastycznie za mała albo załoga pozwoli maszynie wejść w zbyt głębokie, miękkie koleiny.

Co daje gąsienica w porównaniu z kołami pod kątem nacisku na grunt?

Koła, nawet szerokie, stykają się z gruntem w niewielkich plamach kontaktu – obciążenie skupia się w kilku punktach. Gąsienica tworzy długi, ciągły pas styku, który może mostkować małe dziury, koleiny czy kamienie i równomierniej przenosi masę pojazdu.

W rezultacie przy podobnej masie pojazd na gąsienicach zwykle wywiera niższy nacisk jednostkowy niż pojazd kołowy. Szczególnie widać to na piasku, śniegu czy rozmokłej glinie: transporter kołowy zostawia głębokie ślady i łatwo grzęźnie, podczas gdy czołg na szerokich gąsienicach potrafi utrzymać się „na powierzchni” podłoża znacznie dłużej.

Źródła informacji

• Fundamentals of Vehicle Dynamics. Society of Automotive Engineers (1992) – Podstawy dynamiki pojazdów, nacisk na grunt, trakcja, opory toczenia.
• Military Vehicle Technology Foundation – Tracked Vehicle Mobility Papers. Military Vehicle Technology Foundation – Opracowania o mobilności pojazdów gąsienicowych i wpływie nacisku na grunt.
• FM 17-15 Tank Platoon. Department of the Army (1996) – Doktryna użycia czołgów; praktyczne dane o mobilności i nacisku na grunt.
• NATO Reference Mobility Model (NRMM) Documentation. NATO – Model oceny mobilności; zależność nośności gruntu od nacisku pojazdu.
